26款岚图梦想家

▍ 保险丝

车辆的保险丝可防止短路或超负荷而损坏线束。这些保险丝分别被安装在保险丝盒内。

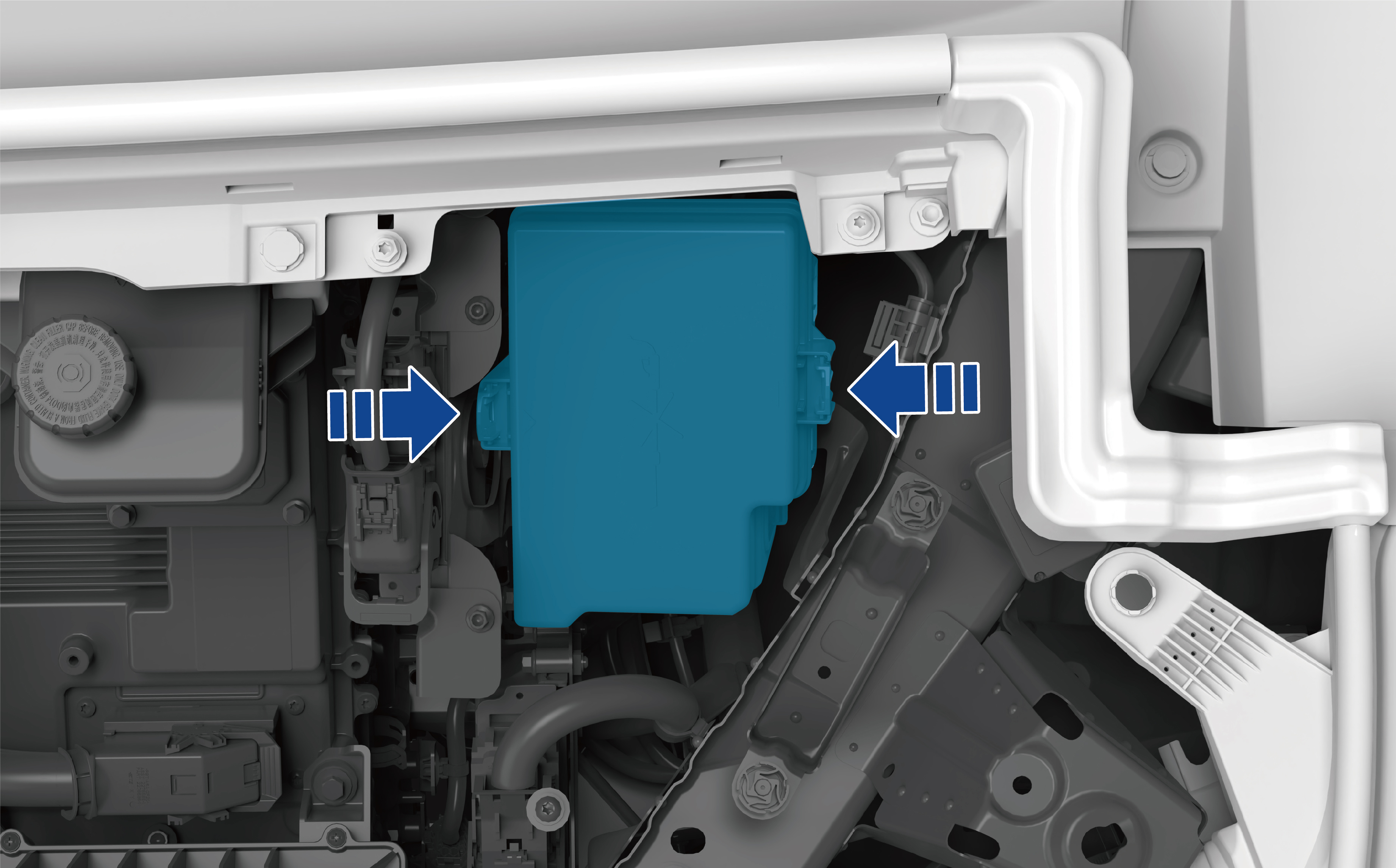

▍ 前机舱保险丝盒



  1. 打开前机舱罩，拆下前机舱左装饰板；
  2. 脱开固定卡扣，打开保险丝盒盖；
  3. 检查或更换前机舱保险丝盒内的保险丝。

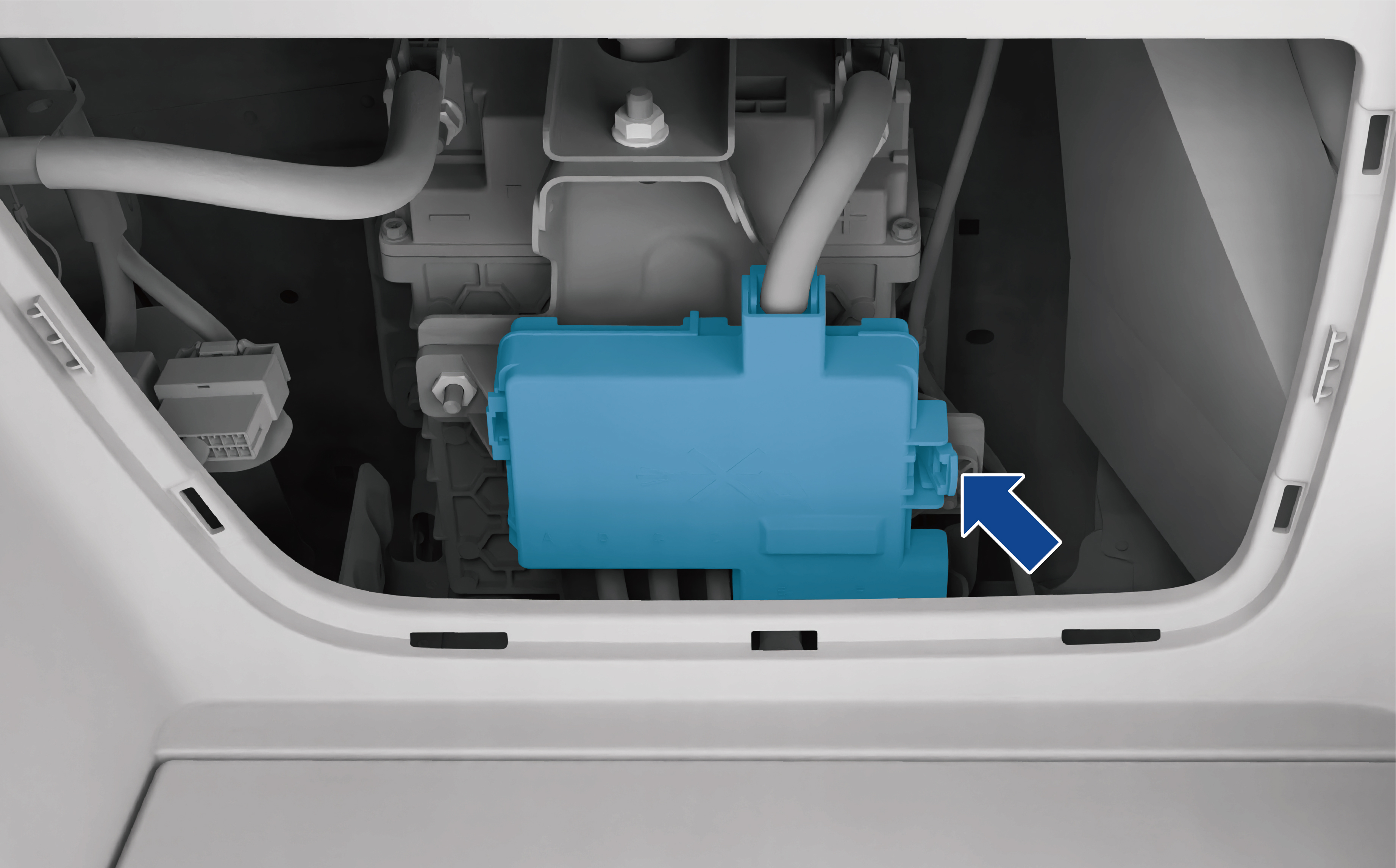

▍ 蓄电池正极保险丝盒



  1. 开启电动尾门，打开蓄电池维修口盖；
  2. 脱开固定卡扣，打开保险盒盖；
  3. 检查或更换蓄电池正极保险丝盒内的保险丝。

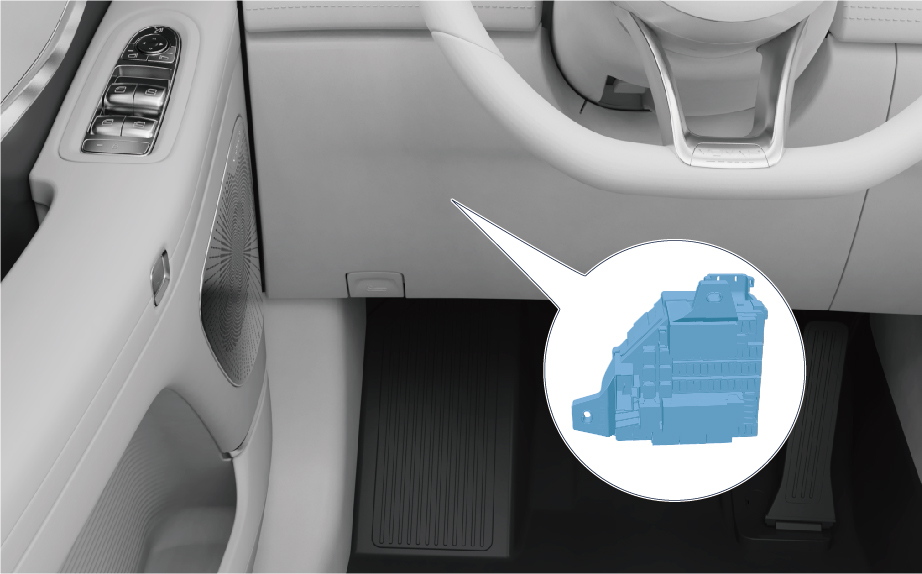

▍ 座舱保险丝盒



  1. 拆下仪表板左侧装饰面板；
  2. 检查或更换座舱保险丝盒内的保险丝。

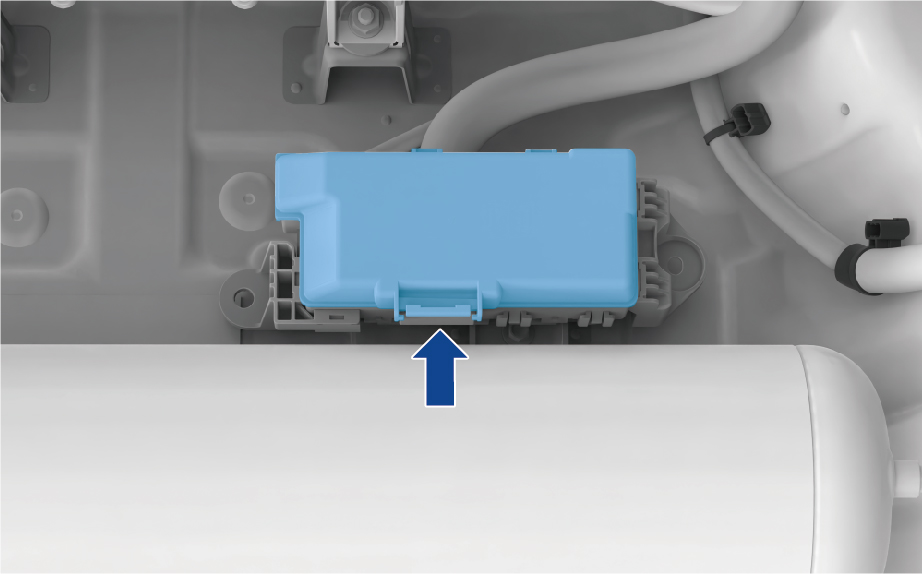

▍ 后备箱保险丝盒



  1. 开启电动尾门，取出后备箱盖板，拆卸随车工具盒；
  2. 沿上图箭头方向按压固定卡扣，打开保险盒盖；
  3. 检查或更换后备箱保险丝盒内的保险丝。

▍ 检查或更换保险丝

及时更换损坏的保险丝。

如果车辆上的某一电器设备停止工作，首先应该检查是否是由于保险丝损坏而引起的。

可以根据下文的保险丝表来确定保险丝的位置，在车辆下电的情况下，使用前机舱保险丝盒内的保险丝夹将其从保险丝盒中取出查看。

如保险丝已熔断，请联系岚图汽车服务中心。

更换保险丝之前，必须找到故障的原因并排除故障：

  • 观察保险丝的状态，可以识别损坏的保险丝。
  • 必须使用岚图汽车认可的、相同规格的保险丝，替换损坏的保险丝。
  • 检查刻在盒体上的编号和保险丝规格是否与保险丝列表中的数值相符
  • 请勿擅自改装、加装或安装拆卸电器设备，以免对车辆运行产生不利影响。如有必要，请联系岚图汽车服务中心。
  • 保险丝盒内必须保持清洁，注意防潮。
  • 严禁使用其它物品代替保险丝的功能，否则可能会造成车辆严重损坏或车辆起火事故。
  • 对于已经熔断的保险丝，请勿尝试修复后继续使用，否则可能会造成车辆严重损坏或车辆起火事故。
  • 如果更换正确的保险丝后，在短时间内仍熔断或电气部件没有恢复正常工作，则表明车辆可能存在严重的电气系统故障。此时，请联系岚图汽车服务中心。
  • 非岚图汽车认可的电器附件，可能对车辆的运行产生不利影响。
  • 在非岚图汽车服务中心处改装、加装、拆装或安装设备和附件，而导致车辆故障或损失，岚图汽车不承担任何责任。

▍ 前机舱电器盒保险丝

图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。

▍ 保险丝表（混动）

▍ 继电器类别
编号 额定电流 名称
R0135AVCU继电器
R0235A喇叭继电器
R0335A中冷水泵继电器
R0435A电子燃油泵继电器
R0535A空调系统继电器
R0635A电池水泵继电器
R07--
R08--
R0935A雨刮低速继电器
R1035A电驱水泵继电器
R11--
R1235A雨刮高速继电器
R13--
R14--
R1540A发动机主继电器
R1640A前鼓风机继电器
R1770A电驱冷却水泵继电器
▍ 保险丝类别
编号额定电流名称类型
EJB01---
EJB02---
EJB03100A电子风扇保险丝LZ-100(M6)
EJB04---
EJB05100AEPS 电助力转向保险丝LZ-100(M6)
SB0140A前鼓风机保险丝JCASE
SB0260A智能集成制动单元-阀保险丝JCASE
SB0360A电驱冷却水泵(C15TDE)保险丝JCASE
SB0440A发动机主继电器触点电源保险丝JCASE
SB05---
SB06---
SB0760A智能集成制动单元-泵保险丝JCASE
SB0840ADCDC_BMSJCASE
SB09---
F0115A左前照灯保险丝MINI
F02---
F0315A右前照明保险丝MINI
F04---
F0530A前雨刮电机保险丝MINI
F0625ATCU(HD200)MINI
F0720A驱动电机水泵保险丝MINI
F0815AMCU(HD200)MINI
F097.5AHUDMINI
F107.5A前排电磁截至阀MINI
F11---
F1210AVCU / VCU主继电器线圈保险丝MINI
F13---
F147.5A雨刮高低速继电器线圈/喇叭继电器线圈/鼓风机继电器线圈/空调系统继电器线圈保险丝MINI
F1525ATCU保险丝MINI
F1615ATCU（HD200）保险丝MINI
F1710A主继电器线圈端 / 发动机ECU保险丝MINI
IGC017.5A发动机EC U/ 整车控制器保险丝MINI
IGC027.5A右前照灯保险丝MINI
IGC037.5ATCU(HD200)保险丝MINI
IGC047.5AEPS电助力转向保险丝MINI
IGC057.5A智能集成制动单元保险丝MINI
IGC067.5A前置雷达 / 左前照灯保险丝MINI
F247.5A燃油泵继电器线圈 / 电驱冷却水泵继电器保险丝MINI
F2510A碳罐清洗电磁阀 / 燃油泄露诊断模块(DMTL) / 油气隔离阀(FTIV) / 后氧传感器 / 活塞冷却喷嘴电磁阀 / 曲通加热保险丝MINI
F2610A进气VVT / MAP机油泵 / 前氧传感器 / 电子泄压阀 / 电子节温器保险丝MINI
F27---
F287.5A中冷水泵继电器线圈端 / 电驱水泵继电器线圈端 / 电池水泵继电器线圈端保险丝MINI
F2910A主动进气格栅MINI
F3010A空调PTC / 空调压缩机 / 电池冷却器电子膨胀阀 / CTR1 / ACTR2 / 四通控制阀 / 三通比例阀(暖芯回路)MINI
F31---
F3220A中冷水泵保险丝MINI
F3315A喇叭保险丝MINI
F3420A电池包入水水泵保险丝MINI
F3515A主继电器状态采集 / UBR非常供电保险丝MINI
F3620A电子燃油泵保险丝MINI
F3715A暖风水泵保险丝MINI
F3820A点火线圈1 / 点火线圈2 / 点火线圈3 / 点火线圈4保险丝MINI
F3925AECU 87电保险丝MINI

▍ 保险丝表（纯电）

▍ 继电器类别
编号 额定电流 名称
R0135AVCU 继电器
R0235A喇叭继电器
R03--
R04--
R0535A空调系统继电器
R06--
R07--
R08--
R0935A雨刮低速继电器
R10--
R11--
R1235A雨刮高速继电器
R13--
R14--
R15--
R1640A前鼓风机继电器
R17--
▍ 保险丝类别
编号额定电流名称类型
EJB01---
EJB02---
EJB0380A电子风扇保险丝LZ-100(M6)
EJB04---
EJB05100AEPS电助力转向保险丝LZ-100(M6)
SB0140A前鼓风机保险丝JCASE
SB0260A智能集成制动单元-阀保险丝JCASE
SB0340A热管理模块保险丝JCASE
SB04---
SB05---
SB06---
SB0760A智能集成制动单元-泵保险丝JCASE
SB0840A热管理模块JCASE
SB09---
F0115A左前照灯保险丝MINI
F0210A前电驱系统MINI
F0315A右前照明保险丝MINI
F0410A前电驱系统MINI
F0530A前雨刮电机保险丝MINI
F0625A前电机减速器油泵MINI
F07---
F08---
F097.5AHUDMINI
F10---
F11---
F1210AVCU / VCU主继电器线圈保险丝MINI
F13---
F147.5A雨刮高低速继电器线圈 / 喇叭继电器线圈 / 鼓风机继电器线圈 / 空调系统继电器线圈保险丝MINI
F15---
F16---
F17---
IGC017.5A前电驱系统总成 / 整车控制器保险丝MINI
IGC027.5A右前照灯保险丝MINI
IGC03---
IGC047.5AEPS电助力转向保险丝MINI
IGC057.5A智能集成制动单元保险丝MINI
IGC067.5A前置雷达 / 左前照灯保险丝MINI
F24---
F25---
F26---
F27---
F28---
F2910A主动进气格栅MINI
F3010A空调PTC / 空调压缩机 / ACTR1 / ACTR2 / 后部空调 HVACMINI
F31---
F32---
F3315A喇叭保险丝MINI
F34---
F3515A主继电器状态采集 / UBR 非常供电保险丝MINI
F36---
F37---
F38---
F39---
  • 根据车辆实际装备、配置或功能差异，各保险丝配置会略有不同，请以实车为准。

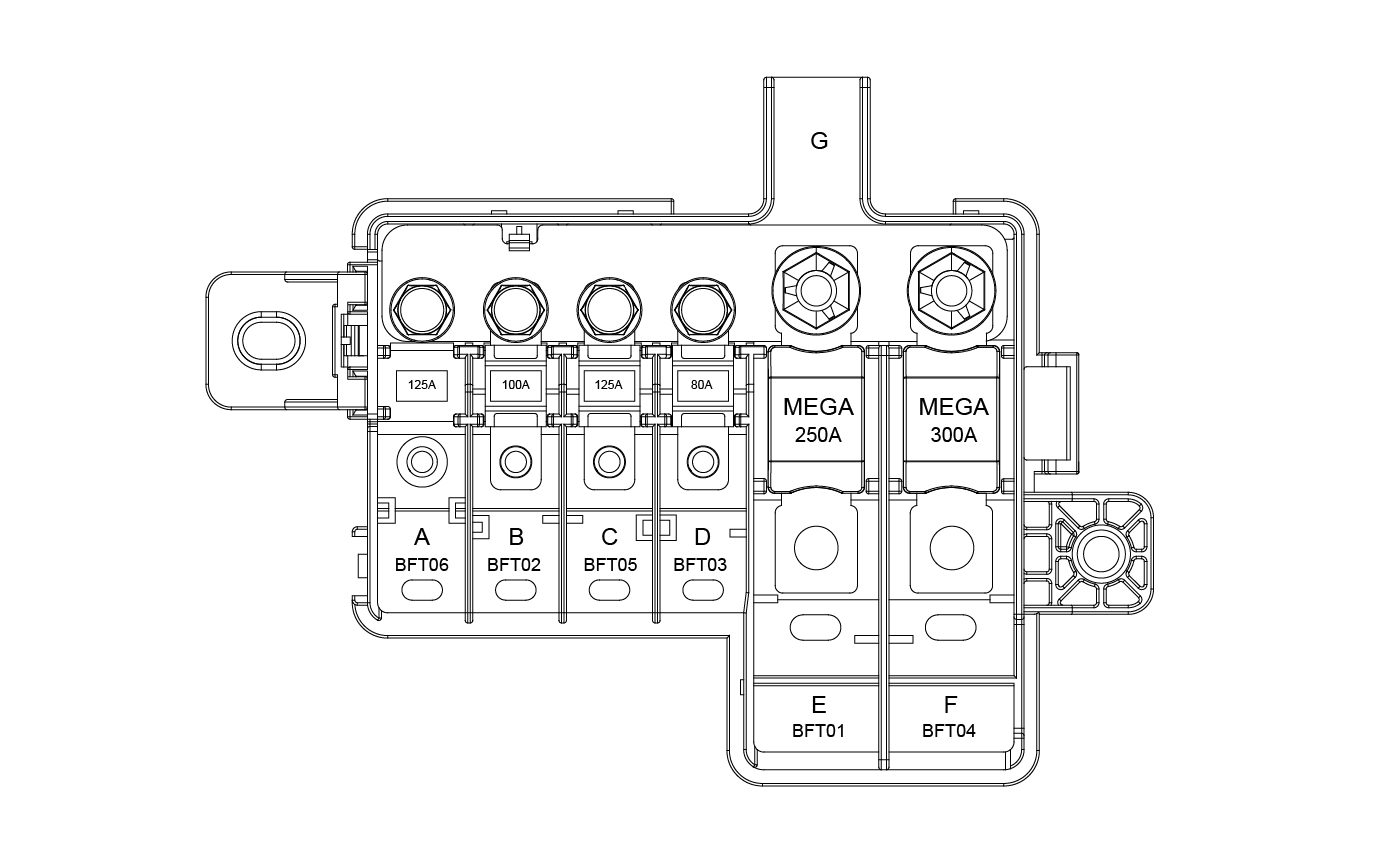

▍ 蓄电池正极保险丝

图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。

▍ 保险丝表

▍ 保险丝类别
编号额定电流名称类型
BFT01250A前舱电器盒电源LVK-250A
BFT02100A仪表保险丝盒 1LZ-100(M6)
BFT0380A仪表电器盒电源 2LZ-80(M6)
BFT04300ADCDC 电源保险丝LVK-300A
BFT05125A行李箱电器盒电源LZ-125(M6)
BFT06125A后轮转向电源保险丝LZ-125(M6)
  • 根据车辆实际装备、配置或功能差异，各保险丝配置会略有不同，请以实车为准。

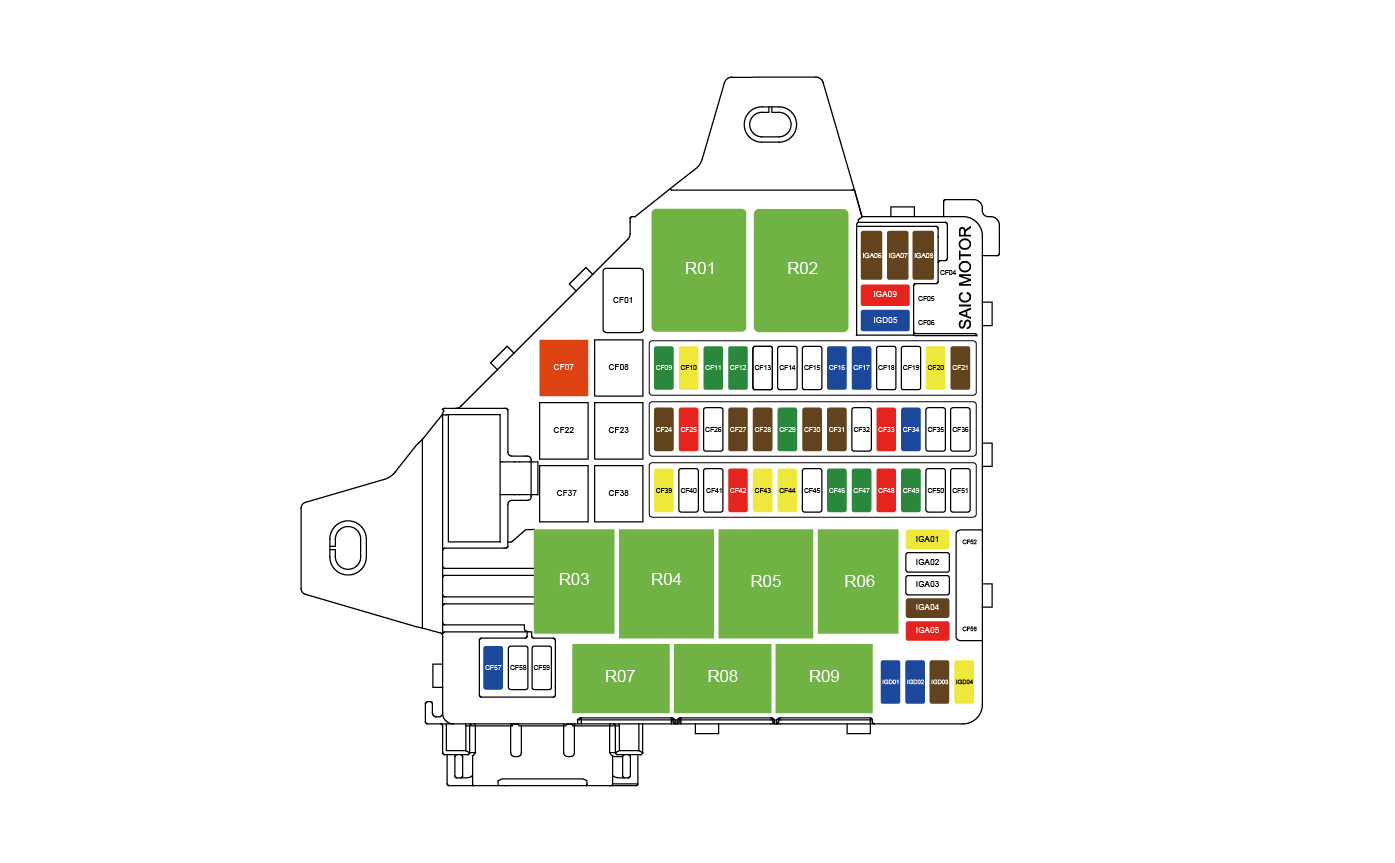

▍ 座舱电器盒保险丝

图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。

▍ 保险丝表（混动）

▍ 继电器类别
编号 额定电流 名称
R0140AIG1 继电器
R0440AIG3 继电器
R0635A受控电源继电器
▍ 保险丝类别
编号额定电流名称类型
CF0740AIG1 保险丝JCASE
CF0825A左前门模块保险丝JCASE
CF2225A右前门模块保险丝JCASE
CF2325A左后门模块保险丝JCASE
CF3725A右后门模块保险丝JCASE
CF3825A二排左滑轨电源保险丝JCASE
CF0930ABDU6,7,8,9保险丝MINI
CF1020A主驾座椅负载电源(高配)保险丝MINI
CF1130A二排左座椅负载电源保险丝MINI
CF1230A副驾座椅保险丝MINI
CF13---
CF14---
CF15---
CF1615A仪表屏 / 双联屏保险丝MINI
CF1715A冰箱保险丝MINI
CF18---
CF19---
CF2020A副驾座椅负载电源（高配）保险丝MINI
CF217.5A*激光雷达保险丝MINI
CF247.5A雨量光照传感器 / ETC 保险丝MINI
CF2510A电池包保险丝MINI
CF26---
CF277.5A左后电动滑移门机构常电 / 主驾座椅常电 / 左后视镜 / 二排左座椅常电保险丝MINI
CF287.5A转向柱开关保险丝MINI
CF2930ABDU电源2,3保险丝MINI
CF307.5A制动开关保险丝MINI
CF317.5A右后电动滑移门驱动机构（B+) / 右后视镜 / 二排右座椅常电 / 副驾座椅常电保险丝MINI
CF32---
CF3310AOBD保险丝MINI
CF3415A左 / 右后组合灯固定侧保险丝MINI
CF3920A天窗保险丝MINI
CF40---
CF41---
CF4210A空调控制器保险丝MINI
CF4320A受控电源保险丝MINI
CF4420AIVI主机保险丝MINI
CF4525ABDU 1保险丝MINI
CF4630A主驾座椅保险丝MINI
CF4730ABDU4,5保险丝MINI
CF4810AT-BOX / 低功耗当牙主模块 / 后毫米波雷达保险丝MINI
CF4930A二排左座椅负载电源保险丝MINI
CF5715A手机无线充电保险丝MINI
CF58---
IGA0120A前舱IG电保险丝MINI
IGA02---
IGA03---
IGA047.5A空调控制器 / 车载信息娱乐系统 / 驾驶监控摄像头 / PM2.5 / 香氛 / 前部空调整车对接inline / 转向柱开关总成(组合开关)保险丝MINI
IGA0510A安全气囊保险丝MINI
IGA067.5A内后视镜 / 不停车收费系统 / 前顶灯总成保险丝MINI
IGA077.5A右后电动滑移门驱动机构 / 左后电动滑移门驱动机构 / BCM反馈保险丝MINI
IGA087.5AT-BOX保险丝MINI
IGA0910A制动开关常闭端保险丝MINI
IGD0115A12V电源插座（前部）保险丝MINI
IGD0215AUSB盒（前部）保险丝MINI
IGD037.5ABCM反馈保险丝MINI
IGD0420AUSB充电器 / 带投屏功能USB充电器保险丝MINI
IGD0515A转向柱开关总成(加热)保险丝MINI

▍ 保险丝表（纯电）

▍ 继电器类别
编号 额定电流 名称
R0140AIG1继电器
R02--
R03--
R0440AIG3继电器
R05--
R0635A受控电源继电器
R07--
R08--
R09--
▍ 保险丝类别
编号额定电流名称类型
CF01---
CF04---
CF05---
CF06---
CF0740AIG1 保险丝JCASE
CF0825A左前门模块保险丝JCASE
CF0930ABDU6,7,8,9保险丝MINI
CF1020A主驾座椅负载电源(高配)保险丝MINI
CF1130A二排左座椅负载电源保险丝MINI
CF1230A副驾座椅保险丝MINI
CF13---
CF14---
CF15---
CF1615A仪表屏 / 双联屏保险丝MINI
CF1715A冰箱保险丝MINI
CF18---
CF19---
CF2020A副驾座椅负载电源（高配）保险丝MINI
CF217.5A*激光雷达保险丝MINI
CF2225A右前门模块保险丝JCASE
CF2325A左后门模块保险丝JCASE
CF247.5A雨量光照传感器 / ETC 保险丝MINI
CF2510A电池包保险丝MINI
CF26---
CF277.5A左后电动滑移门机构常电 / 主驾座椅常电 / 左后视镜 / 二排左座椅常电保险丝MINI
CF287.5A转向柱开关保险丝MINI
CF2930ABDU电源2,3保险丝MINI
CF307.5A制动开关保险丝MINI
CF317.5A右后电动滑移门驱动机构（B+) / 右后视镜 / 二排右座椅常电 / 副驾座椅常电保险丝MINI
CF32---
CF3310AOBD保险丝MINI
CF3415A左 / 右后组合灯固定侧保险丝MINI
CF35---
CF36---
CF3725A右后门模块保险丝JCASE
CF3825A二排左滑轨电源保险丝JCASE
CF3920A天窗保险丝MINI
CF40---
CF41---
CF4210A空调控制器保险丝MINI
CF4320A受控电源保险丝MINI
CF4420AIVI主机保险丝MINI
CF4525ABDU 1保险丝MINI
CF4630A主驾座椅保险丝MINI
CF4730ABDU4,5保险丝MINI
CF4810AT-BOX / 低功耗当牙主模块MINI
CF4930A二排左座椅负载电源保险丝MINI
CF50---
CF51---
CF52---
CF53---
CF54---
CF55---
CF56---
CF5715A手机无线充电保险丝MINI
CF58---
CF59---
IGA0120A前舱IG电保险丝MINI
IGA02---
IGA03---
IGA047.5A空调控制器 / 车载信息娱乐系统 / 驾驶监控摄像头/ PM2.5 / 香氛 / 前部空调整车对接inline / 转向柱开关总成(组合开关)保险丝MINI
IGA0510A安全气囊保险丝MINI
IGA067.5A内后视镜 / 不停车收费系统 / 前顶灯总成保险丝MINI
IGA077.5A右后电动滑移门驱动机构 / 左后电动滑移门驱动机构 / BCM反馈保险丝MINI
IGA087.5AT-BOX保险丝MINI
IGA0910A制动开关常闭端保险丝MINI
IGD0115A12V电源插座（CS后部）保险丝MINI
IGD0215AUSB盒（前部）保险丝MINI
IGD037.5ABDU保险丝MINI
IGD0420AUSB充电器/带投屏功能USB充电器保险丝MINI
IGD0515A转向柱开关总成(加热)保险丝MINI

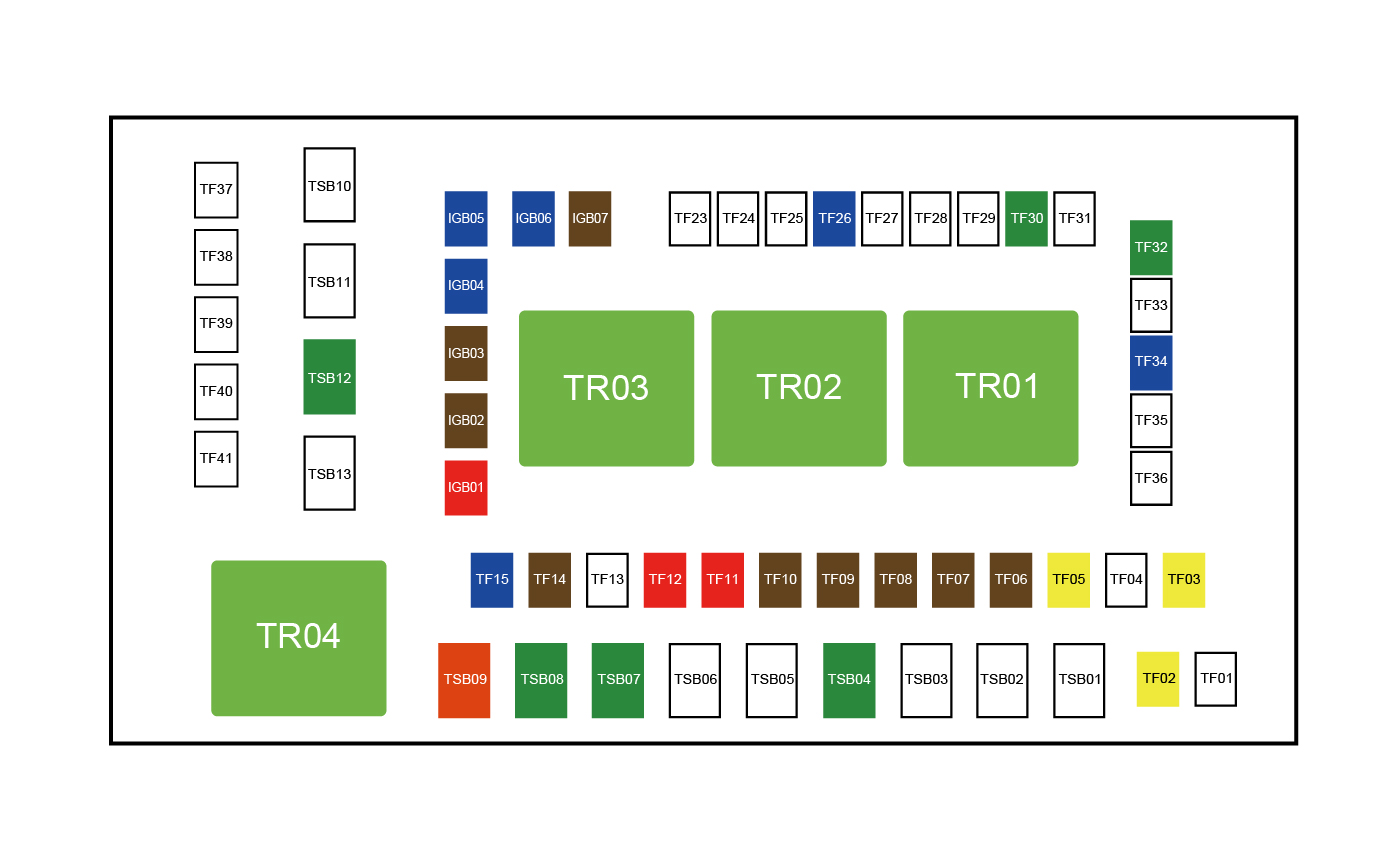

▍ 后备箱配电盒保险丝

图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。

▍ 保险丝表（混动）

▍ 继电器类别
编号 额定电流 名称
TR01 40A 后除霜继电器
TR02 40A 后雨刮继电器
TR03 40A IG2继电器
TR04 40A *悬架气泵继电器
▍ 保险丝类别
编号额定电流名称类型
TSB0125A后鼓风机保险丝MCASE
TSB0225A三排座椅电源 2 保险丝MCASE
TSB0325A右后电动滑移门机构总成保险丝MCASE
TSB0430A电动背门控制器保险丝MCASE
TSB0525A二排右滑轨电源保险丝MCASE
TSB0625A*左后电动滑移门机构总成保险丝MCASE
TSB0730AEPB 左卡钳保险丝MCASE
TSB0830AEPB 右卡钳保险丝MCASE
TSB0940A*悬架气泵保险丝MCASE
TSB1025A功率放大器 1 保险丝MCASE
TSB1125A功率放大器 2 保险丝MCASE
TSB1230A二排右座椅电源保险丝MCASE
TSB1325A三排左座椅电源保险丝MCASE
TF01---
TF0215A*智能驾驶域控制器保险丝MICRO2
MICRO2
TF0320A天窗卷帘保险丝MICRO2
TF04---
TF0520A*主动悬架集成控制器(B点)保险丝MICRO2
TF067.5A后保低功耗蓝牙辅模块 / 超声波雷达控制器保险丝MICRO2
TF077.5APBOX保险丝MICRO2
TF087.5A电动背门ECU保险丝MICRO2
TF097.5A后雨刮继电器线圈 / 后除霜继电器线圈保险丝MICRO2
TF107.5AAR光影背门控制器保险丝MICRO2
IGB0110A主驾座椅通风 / 副驾座椅通风 / 二排左座椅IG / 二排右座椅IG / 三排左右座椅开关指示灯保险丝MICRO2
IGB027.5AEPB / 左后毫米波雷达 / 右后毫米波雷达 / 主动悬架控制器（B点）/ BCM反馈 IG2 保险丝MICRO2
IGB037.5A电池包(800V) / 充电机(800V) / 后驱动电机保险丝MICRO2
IGB0415A12V电源插座（后部）保险丝MICRO2
IGB0515A二排座椅无线充保险丝MICRO2
IGB0615A三排USB保险丝MICRO2
IGB077.5A后排监控摄像头 / 智能驾驶域控制器 / EPB保险丝MICRO2
TF1110A后电驱系统保险丝MICRO2
TF1210A后电驱系统保险丝MICRO2
TF1325A后电机减速器油泵保险丝MICRO2
TF147.5A车载充电机(800V)保险丝MICRO2
TF1515A吸顶屏保险丝MICRO2
TF23---
TF24---
TF25---
TF2615A后雨刮继电器线圈保险丝MICRO2
TF27---
TF28---
TF29---
TF3030A后除霜继电器线圈保险丝MICRO2
TF31---
TF3230A二排右侧座椅电源保险丝MICRO2
TF33---
TF3415A左/右后组合灯移动侧保险丝MICRO2
TF35---
TF36---

▍ 保险丝表（纯电）

▍ 继电器类别
编号 额定电流 名称
TR01 40A 后除霜继电器
TR02 40A 后雨刮继电器
TR03 40A IG2继电器
TR04 40A *悬架气泵继电器
▍ 保险丝类别
编号额定电流名称类型
TSB0125A后鼓风机保险丝MCASE
TSB0225A三排座椅电源 2 保险丝MCASE
TSB0325A右后电动滑移门机构总成保险丝MCASE
TSB0430A电动背门控制器保险丝MCASE
TSB0525A二排右滑轨电源保险丝MCASE
TSB0625A*左后电动滑移门机构总成保险丝MCASE
TSB0730AEPB 左卡钳保险丝MCASE
TSB0830AEPB 右卡钳保险丝MCASE
TSB0940A*悬架气泵保险丝MCASE
TSB1025A功率放大器 1 保险丝MCASE
TSB1125A功率放大器 2 保险丝MCASE
TSB1230A二排右座椅电源保险丝MCASE
TSB1325A三排左座椅电源保险丝MCASE
TF01---
TF0215A*智能驾驶域控制器保险丝MICRO2
MICRO2
TF0320A天窗卷帘保险丝MICRO2
TF04---
TF0520A*主动悬架集成控制器(单腔空气悬架)保险丝MICRO2
TF067.5A后保低功耗蓝牙辅模块 / 超声波雷达控制器保险丝MICRO2
TF077.5APBOX 保险丝MICRO2
TF087.5A电动背门 ECU 保险丝MICRO2
TF097.5A后雨刮继电器线圈/后除霜继电器线圈保险丝MICRO2
TF107.5AAR光影背门控制器保险丝MICRO2
IGB0110A主驾座椅通风 / 副驾座椅通风 / 二排左座椅IG / 二排右座椅IG / 三排左右座椅开关指示灯保险丝MICRO2
IGB027.5AEPB / 左后毫米波雷达 / 右后毫米波雷达 / 主动悬架控制器（单腔空气悬架）/ 后轮转向 / BDU / IG2保险丝MICRO2
IGB037.5A电池包(800V) / 充电机(800V) / 后驱动电机保险丝MICRO2
IGB0415A12V电源插座（后部）保险丝MICRO2
IGB0515A二排座椅无线充保险丝MICRO2
IGB0615A三排 USB 保险丝MICRO2
IGB077.5A后排监控摄像头 / 智能驾驶域控制器 / EPB保险丝MICRO2
TF1110A后电驱系统保险丝MICRO2
TF1210A后电驱系统保险丝MICRO2
TF1325A后电机减速器油泵保险丝MICRO2
TF147.5A车载充电机(800V)保险丝MICRO2
TF1515A吸顶屏保险丝MICRO2
TF23---
TF24---
TF25---
TF2615A后雨刮继电器线圈保险丝MICRO2
TF27---
TF28---
TF29---
TF3030A后除霜继电器线圈保险丝MICRO2
TF31---
TF3230A二排右侧座椅电源保险丝MICRO2
TF33---
TF3415A左/右后组合灯移动侧保险丝MICRO2
TF35---
TF36---
TF37---
TF38---
TF39---
TF40---
TF41---
  • 根据车辆实际装备、配置或功能差异，各保险丝配置会略有不同，请以实车为准。
