▍ 保险丝盒分布
车辆的保险丝可防止短路或超负荷而损坏线束。这些保险丝分别被安装在保险丝盒内。

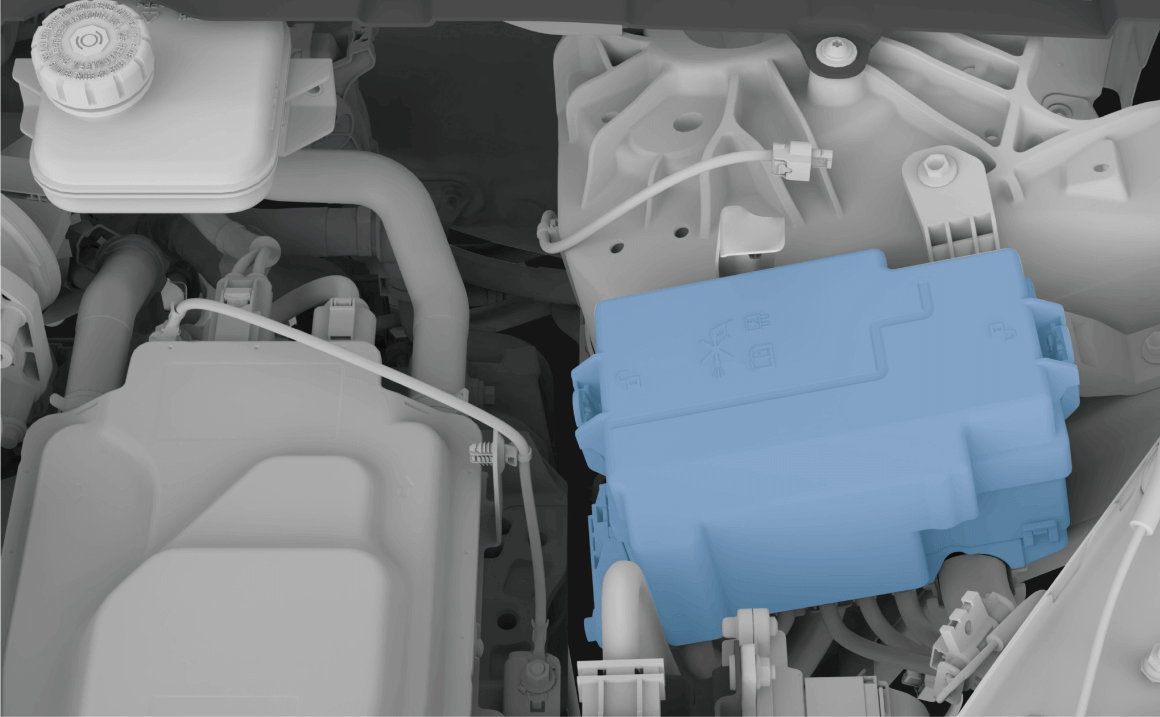

▍ 前机舱保险丝盒
- 打开前机舱罩，拆下前机舱左装饰板；
- 脱开固定卡扣，打开保险丝盒盖；
- 检查或更换前机舱保险丝盒内的保险丝。

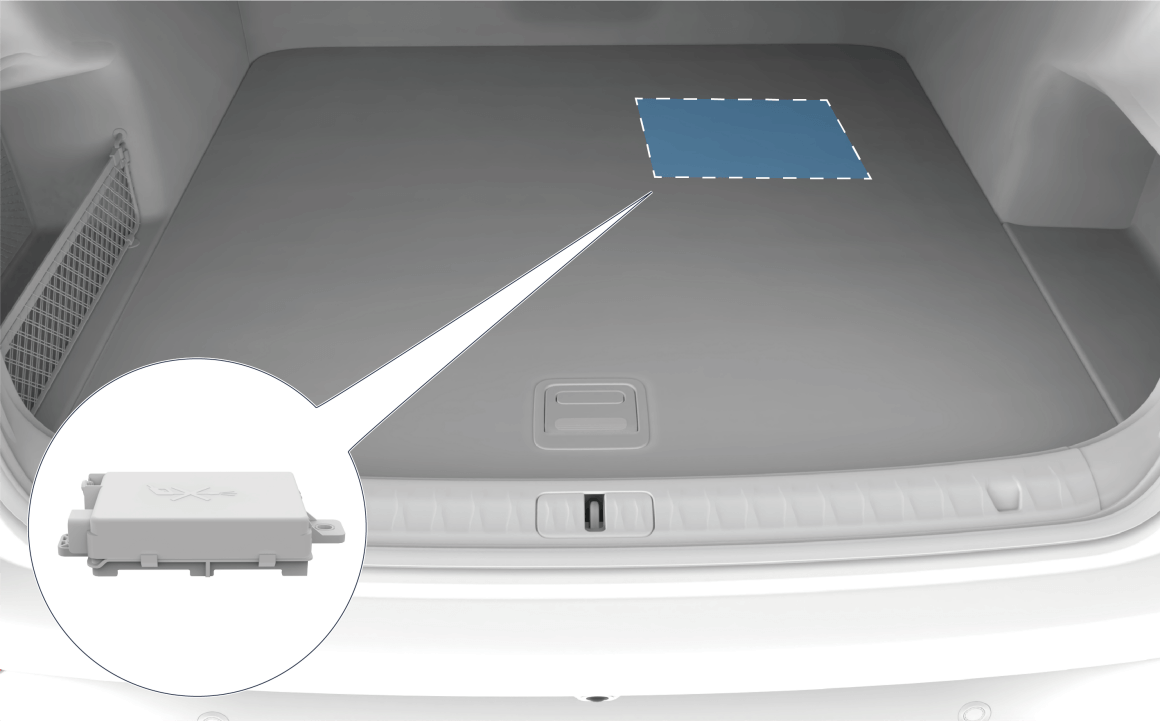

▍ 蓄电池保险丝盒
- 开启电动后备箱，打开行李箱地板；
- 脱开固定卡扣，打开保险盒盖；
- 检查或更换蓄电池正极保险丝盒内的保险丝。

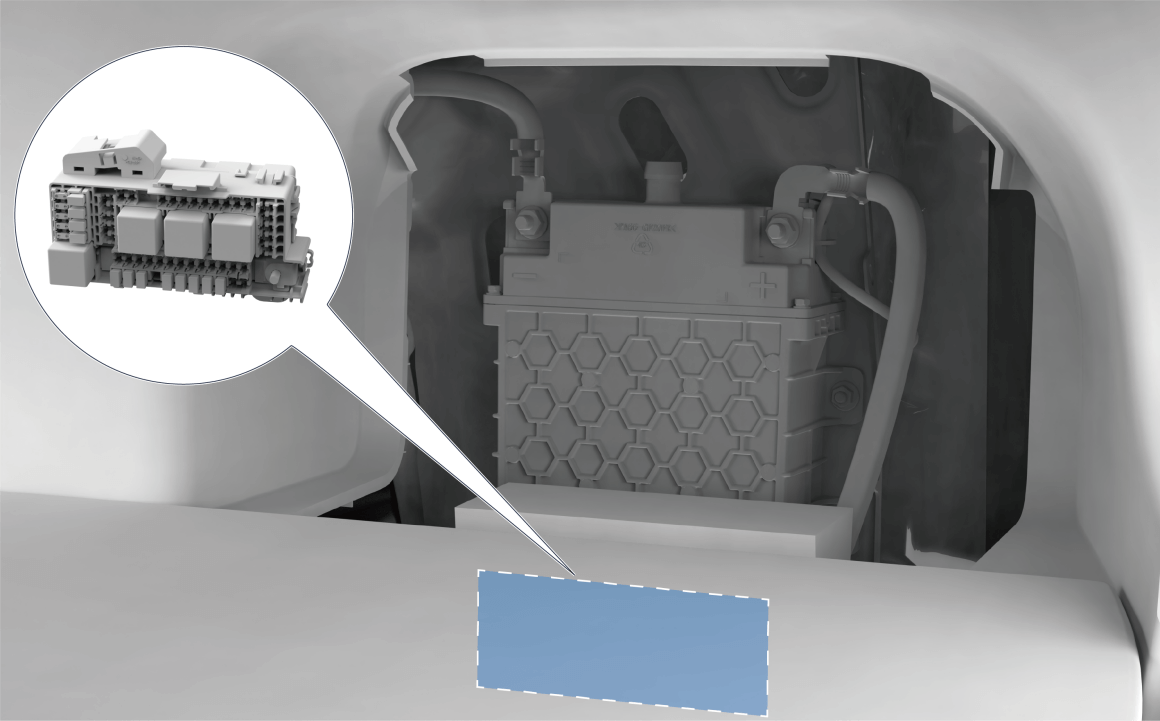

▍ 座舱保险丝盒
- 开启电动后备箱，打开行李箱地板，拆卸后备箱右侧蓄电池盖板；
- 检查或更换座舱保险丝盒内的保险丝。

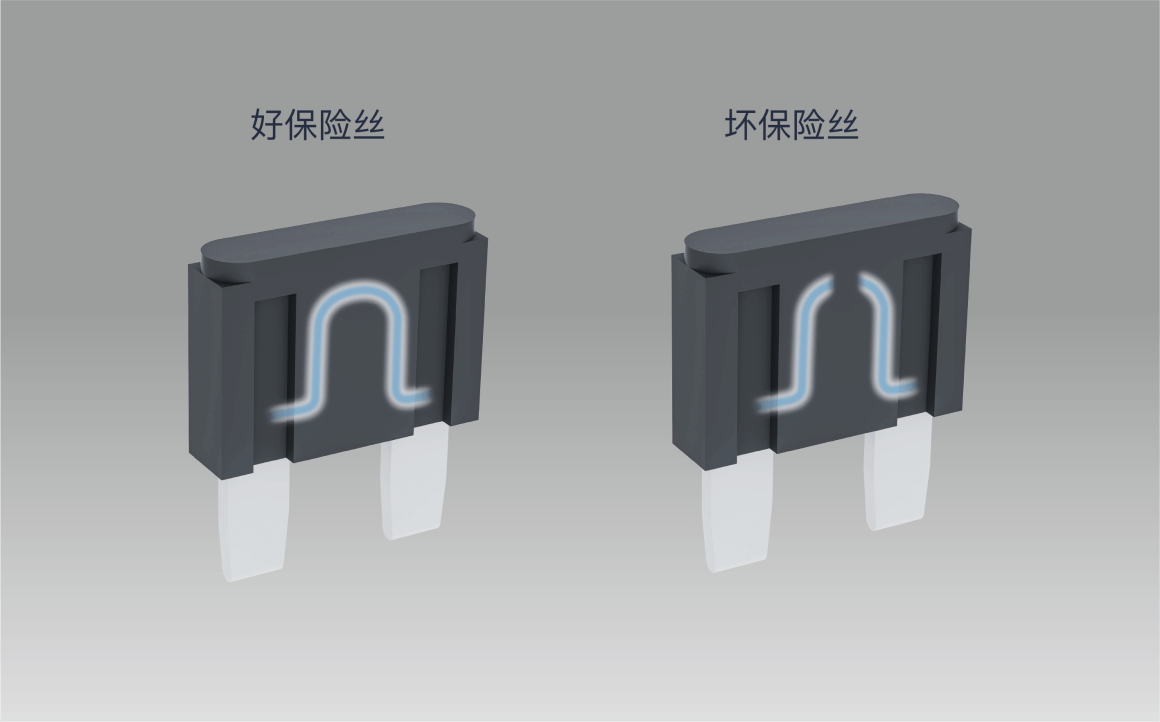

▍ 检查或更换保险丝
如果车辆上的某一电器设备停止工作，首先应该检查是否是由于保险丝损坏而引起的。可以根据下文的保险丝表来确定保险丝的位置，在车辆下电的情况下，使用前舱保险丝盒内的保险丝夹将其从保险丝盒中取出查看。
如保险丝已熔断，请联系岚图汽车服务中心对其原因进行诊断并排除故障。
提示- 请及时更换损坏的保险丝。
- 请勿擅自改装、加装或安装拆卸电器设备，以免对车辆运行产生不利影响。如有必要，请联系岚图汽车服务中心。
- 保险丝盒内必须保持清洁，注意防潮。
- 严禁使用其它物品代替保险丝的功能，否则可能会造成车辆严重损坏或车辆起火事故。
- 对于已经熔断的保险丝，请勿尝试修复后继续使用，否则可能会造成车辆严重损坏或车辆起火事故。
- 如果更换正确的保险丝后，在短时间内仍熔断或电气部件没有恢复正常工作，则表明车辆可能存在严重的电气系统故障。此时，请联系岚图汽车服务中心。

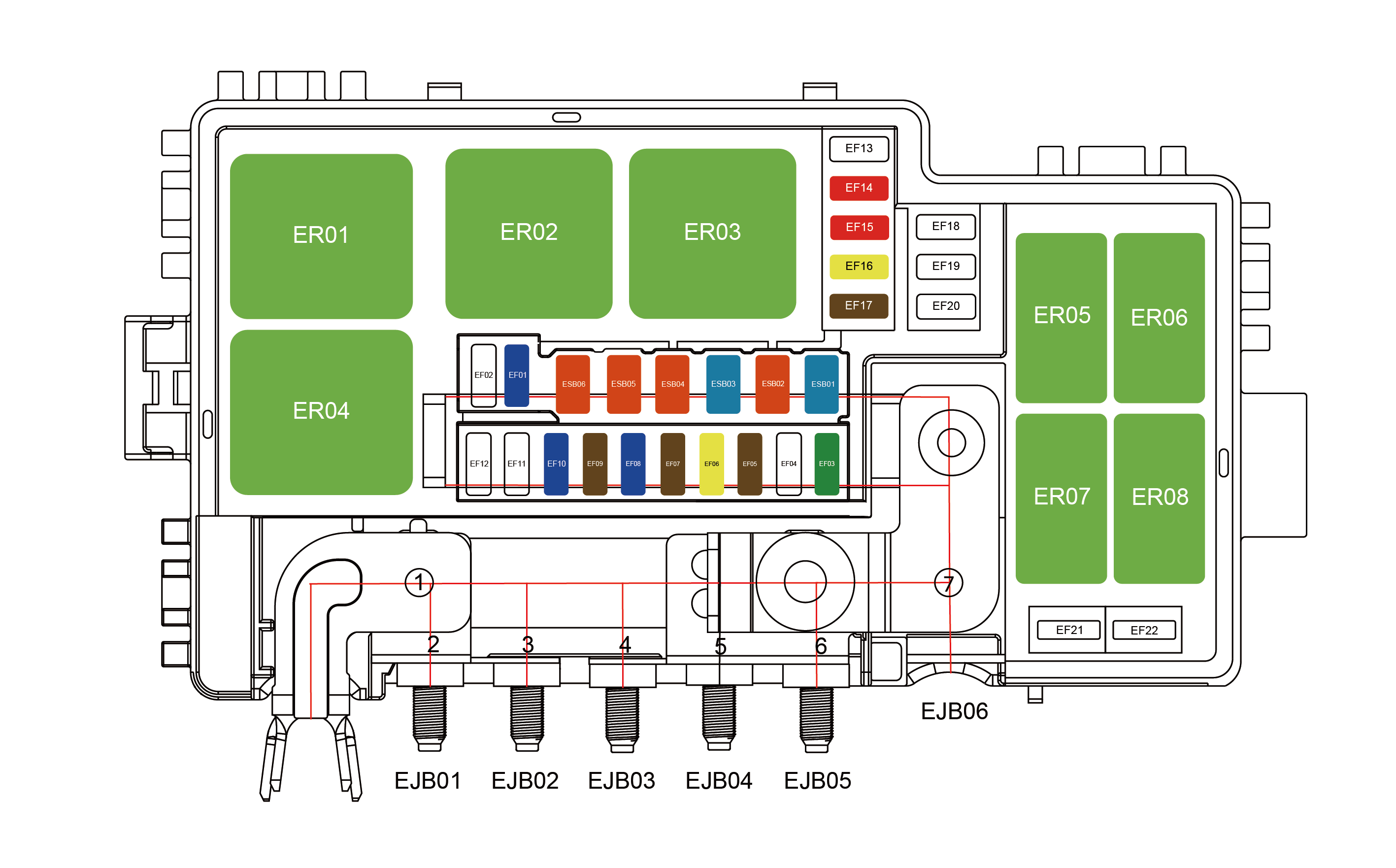

▍ 前机舱保险丝盒清单
图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。
▍ 继电器类别
| 编号 | 额定电流 | 名称 |
|---|---|---|
| ER01 | - | 鼓风机继电器 |
| ER03 | 40A | 发动机主继电器 |
| ER04 | 70A | 电驱冷却水泵继电器 |
| ER05 | 35A | 雨刮低速继电器 |
| ER06 | - | 雨刮高速继电器 |
| ER07 | 35A | 油泵继电器 |
▍ 保险丝类别
| 编号 | 额定电流 | 名称 |
|---|---|---|
| EJB01 | 80A | 座舱左区域控制器保险丝 |
| EJB02 | 80A | 座舱右区域控制器保险丝 |
| EJB03 | 100A | EPS电助力转向保险丝 |
| EJB04 | 80A | 电子风扇保险丝 |
| EJB05 | 60A | 电驱冷却水泵保险丝 |
| ESB01 | 60A | 集成制动单元—阀保险丝 |
| ESB02 | 40A | 鼓风机继电器保险丝 |
| ESB03 | 60A | 集成制动单元—泵保险丝 |
| ESB04 | 40A | 热管理控制器保险丝 |
| ESB05 | 40A | 热管理控制器保险丝 |
| ESB06 | 40A | 发动机主继电器保险丝 |
| EF01 | 15A | TCU 保险丝 |
| EF02 | 25A | MCU（PHEV HD150）保险丝 |
| EF03 | 30A | 前雨刮电机保险丝 |
| EF04 | 25A | 25A TCU（PHEV）保险丝 |
| EF05 | 7.5A | 发动机主继电器线圈 / 低速雨刮继电器线圈保险丝 |
| EF06 | 20A | 油泵继电器保险丝 |
| EF07 | 7.5A | EMS常电保险丝 |
| EF08 | 15A | MTCU电保险丝 |
| EF09 | 7.5A | 前置雷达保险丝 |
| EF10 | 15A | 车载冰箱保险丝 |
| EF13 | 25A | 发动机ECU电源保险丝 |
| EF14 | 10A | MAP机油泵/前氧传感器 / 电子泄压阀 / 进气VVT / 电子节温器保险丝 |
| EF15 | 10A | 碳罐清洗电磁阀 / 燃油泄漏诊断模块（DMTL）/ 油气隔离阀（FTIV）/ 后氧传感器/曲轴加热 / 活塞冷却电磁阀保险丝 |
| EF16 | 20A | 点火线圈 1 / 2 / 3 / 4 保险丝 |
| EF17 | 7.5A | 电子燃油泵继电器线圈 / 电驱冷却水泵继电器线圈保险丝 |

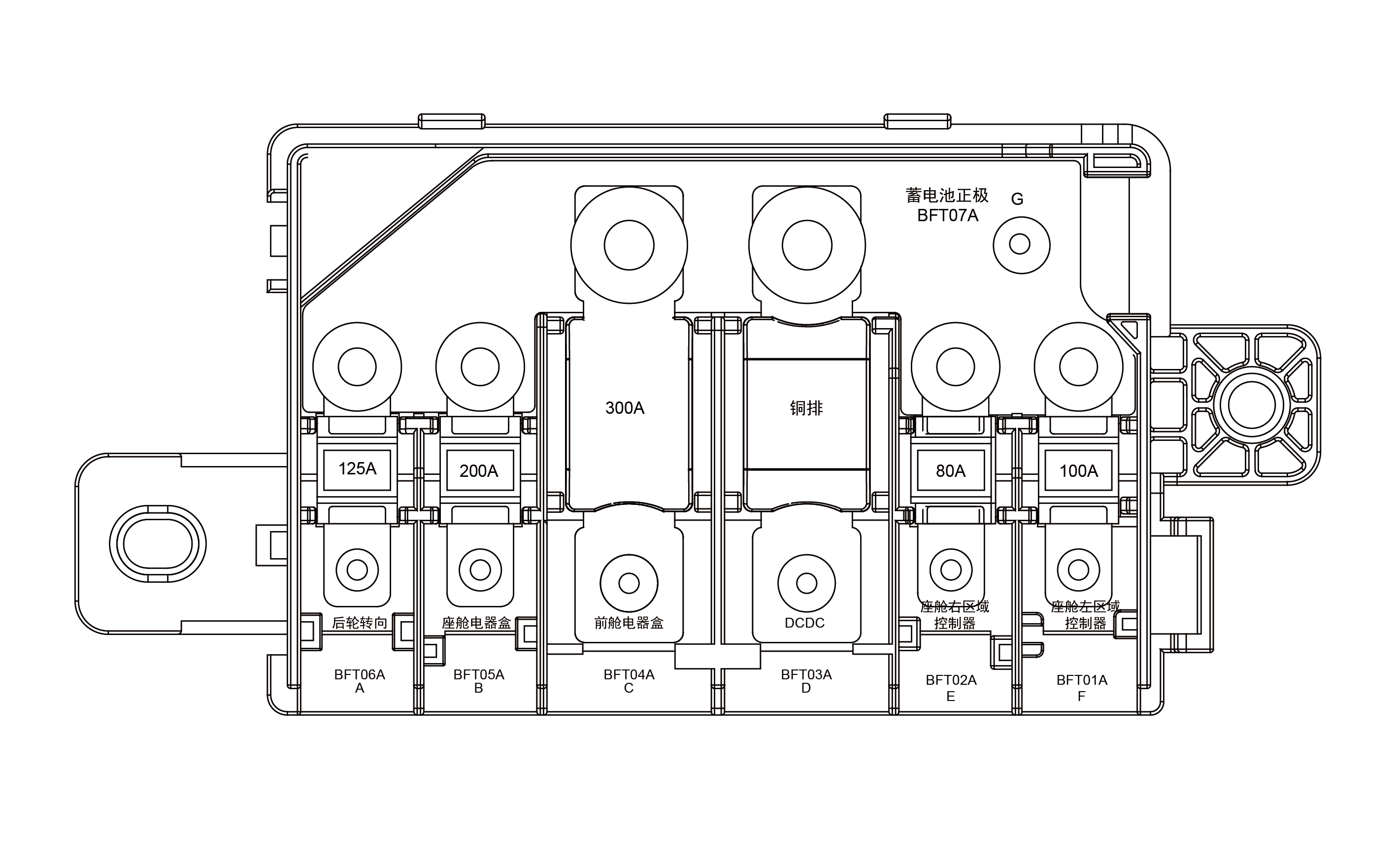

▍ 蓄电池保险丝盒清单
图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。
| 编号 | 额定电流 | 名称 | 类型 |
|---|---|---|---|
| BFT01A | 100A | 座舱左区域控制器 | LZ-100A（M6） |
| BFT02A | 80A | 座舱右区域控制器 | LZ-80A（M6） |
| BFT03A | - | DC-DC | 铜排 |
| BFT04A | 300A | 前舱电器盒 | LVK-300A |
| BFT05A | 200A | 座舱电器盒 B 网 | LZ-125A（M6） |
| BFT06A | 125A | 后轮转向电源 | LZ-125A （M6） |

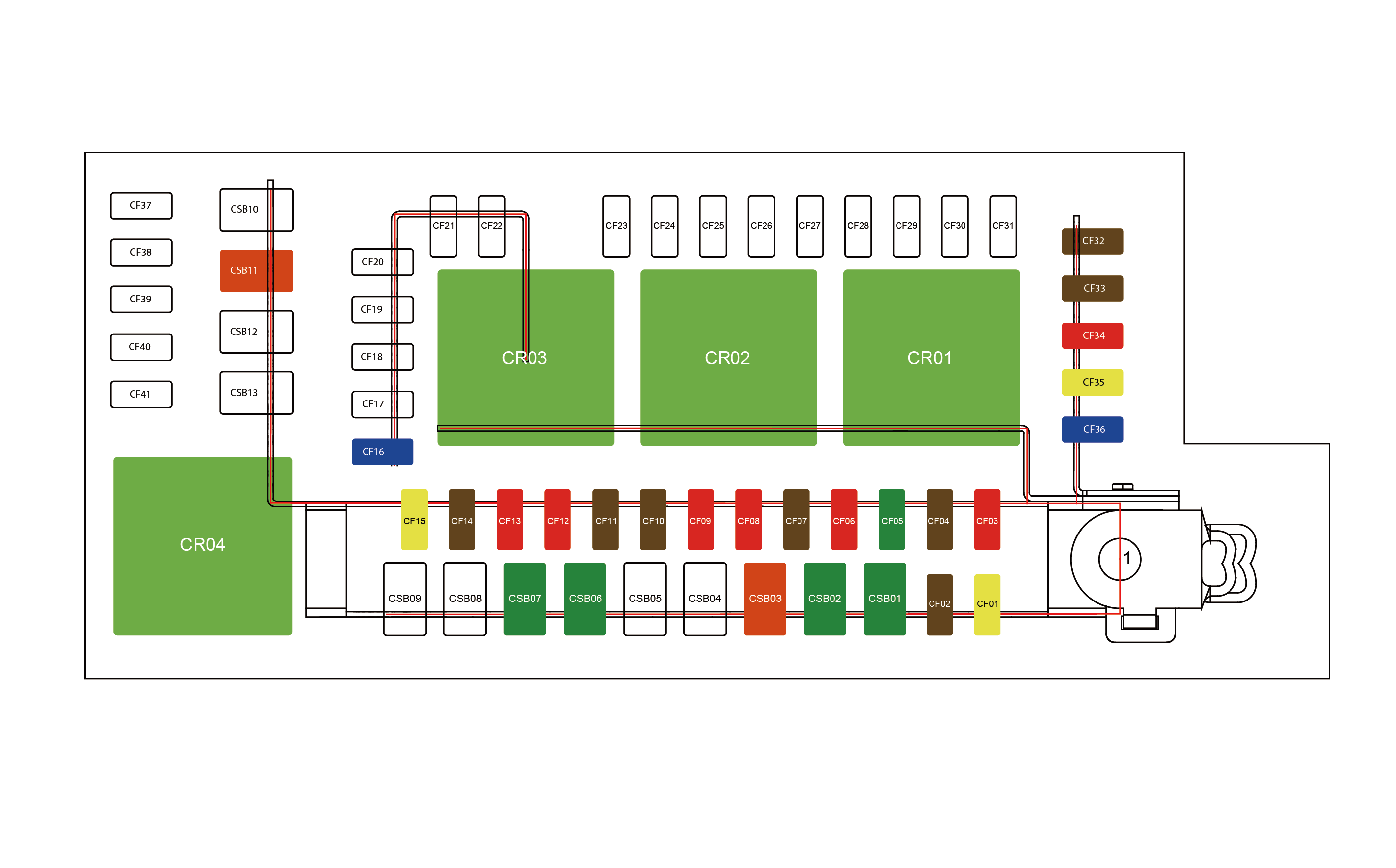

▍ 座舱保险丝盒清单
图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。
▍ 继电器类别
| 编号 | 额定电流 | 名称 |
|---|---|---|
| CR03 | - | USB继电器 |
| CR04 | - | 悬架气泵继电器 |
▍ 保险丝类别
| 编号 | 额定电流 | 名称 | 类型 |
|---|---|---|---|
| CSB01 | 30A | 电动背门控制器保险丝 | MCASE+™ Slotted |
| CSB02 | 30A | EPB 左卡钳电机保险丝 | MCASE+™ Slotted |
| CSB03 | 40A | 悬架气泵继电器保险丝 | MCASE+™ Slotted |
| CSB04 | 25A | 左前门模块保险丝 | MCASE+™ Slotted |
| CSB05 | 25A | 右前门模块保险丝 | MCASE+™ Slotted |
| CSB06 | 30A | EPB右卡钳电机保险丝 | MCASE+™ Slotted |
| CSB07 | 30A | 副驾零重力座椅保险丝 | MCASE+™ Slotted |
| CSB08 | 25A | 后电机减速器油泵保险丝 | MCASE+™ Slotted |
| CSB09 | 25A | 功率放大器电源 1 保险丝 | MCASE+™ Slotted |
| CSB10 | 25A | 功率放大器电源 2 保险丝 | MCASE+™ Slotted |
| CSB11 | 40A | 800V 电池包 12V+ 保险丝 | MCASE+™ Slotted |
| CSB12 | 25A | 左后门模块保险丝 | MCASE+™ Slotted |
| CSB13 | 25A | 右后门模块保险丝 | MCASE+™ Slotted |
| CF01 | 20A | MDC_A 保险丝 | MICRO2 |
| CF02 | 7.5A | T-BOX 保险丝 | MICRO2 |
| CF03 | 10A | 诊断接口保险丝 | MICRO2 |
| CF04 | 7.5A | 转向柱开关保险丝 | MICRO2 |
| CF05 | 30A | 后排座椅控制器保险丝 | MICRO2 |
| CF06 | 10A | 整车控制器 B 保险丝 | MICRO2 |
| CF07 | 7.5A | 电池包高压接触器电源保险丝 | MICRO2 |
| CF08 | 10A | MCUR1 保险丝 | MICRO2 |
| CF09 | 10A | MCUR2 保险丝 | MICRO2 |
| CF10 | 7.5A | 激光雷达 / 组合导航控制器保险丝 | MICRO2 |
| CF11 | 10A | 超声波雷达控制器保险丝 | MICRO2 |
| CF12 | 10A | 左后视镜蓝牙模块 / 雨量光照传感器 / ETC / 右后视镜蓝牙模块 / 车内 NFC 天线 / 后排座椅控制器 / 驾驶员监控摄像头保险丝 | MICRO2 |
| CF13 | 10A | OBC保险丝 | MICRO2 |
| CF14 | 7.5A | 后保蓝牙模块 / 脚踢传感器 / 左后视镜A / 数字钥匙控制器 / 后毫米波雷达 / 电动背门控制器保险丝 | MICRO2 |
| CF15 | 20A | 悬架控制器保险丝 | MICRO2 |
| CF16 | 15A | 12V电源插座（后部）保险丝 | MICRO2 |
| CF17 | - | 预留 | - |
| CF32 | 7.5A | HUD 保险丝 | MICRO2 |
| CF33 | 7.5A | 制动开关常开电源保险丝 | MICRO2 |
| CF34 | 10A | 整车控制器保险丝 | MICRO2 |
| CF35 | 20A | IVI主机保险丝 | MICRO2 |
| CF36 | 15A | 仪表屏 / 中控屏保险丝 | MICRO2 |
