车辆充电

注意事项

请务必遵守下列事项，以避免发生触电事故或严重伤害：

• 严禁在有易燃气体、液体或火源的地方对车辆进行充电作业。
• 严禁未成年人靠近或操作充电设备。
• 严禁在充电设备出现故障时，私自维修充电设备，否则可能会导致车辆或充电设备损坏，甚至危及人身安全。
• 严禁同时为车辆进行交流、直流充电，以免损坏车辆。
• 避免在雨、雪天对车辆进行露天充电，否则可能会导致车辆或充电设备损坏。
• 雨、雪后对车辆进行露天充电时，请确保充电口清洁、干燥，否则可能会导致车辆或充电设备损坏。
• 对车辆进行直流充电操作时，体内植入了心脏起搏器的用户需远离车辆，否则可能会危及生命。
• 车辆充电前，请检查车辆充电口和充电枪头是否完好无异常，如发现异常（如潮湿、生锈、破损或有异物），请勿进行车辆充电操作，否则可能损坏充电设备或车辆，严重时危及人身安全。
• 在充电过程中，若发现车辆产生异味或烟雾，请立即停止充电，并联系岚图汽车服务中心。
• 充电结束后，不要湿手断开充电连接装置，否则可能引起电击，造成人身伤害。
• 车辆在高温或低温的环境下充电，充电时间可能会延长。

充电设备

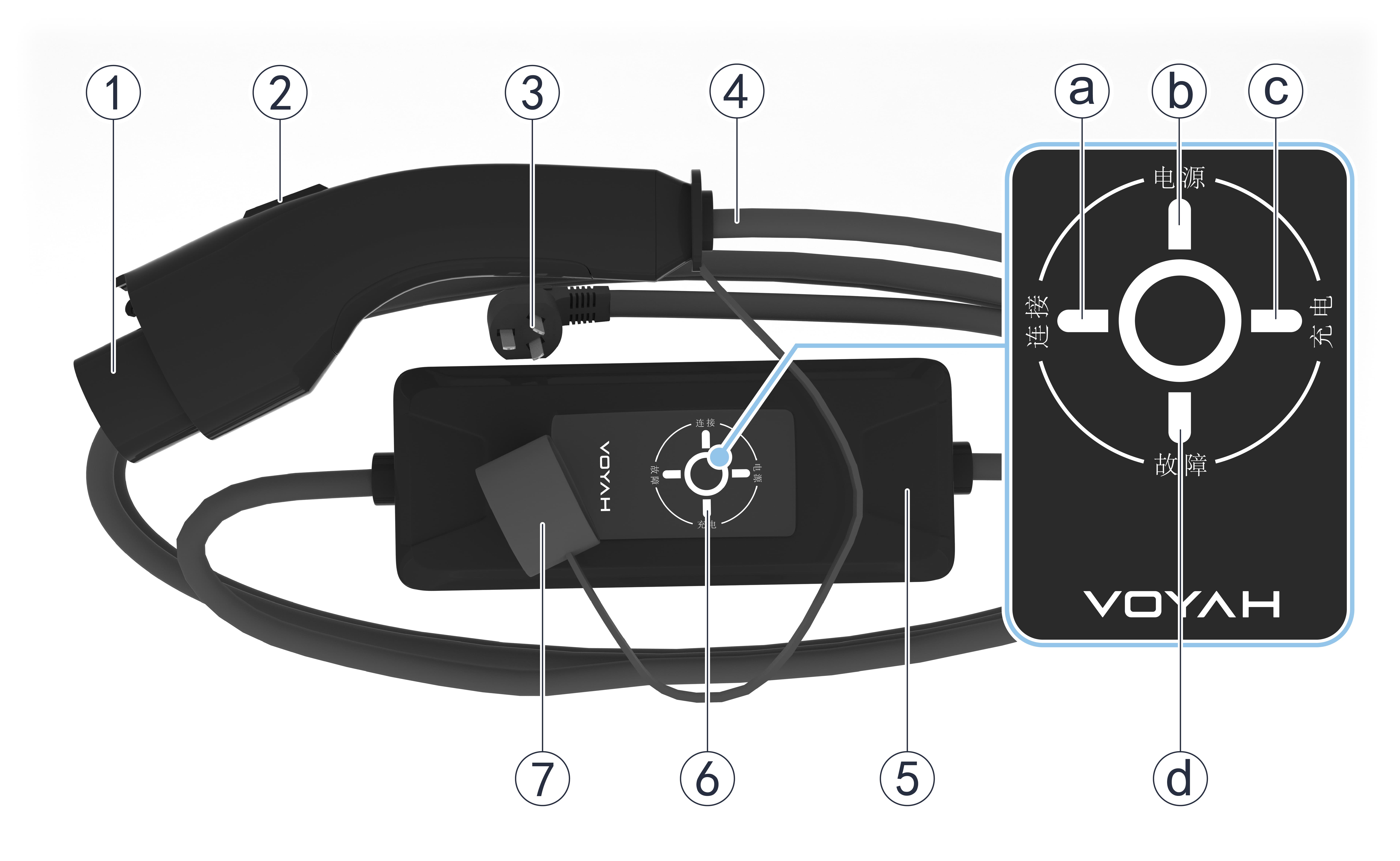

便携式充电枪

① 充电连接插头

② 解锁按键

③ 电源插头

④ 充电线缆

⑤ 充电枪适配器

⑥ 充电枪指示灯

• 连接指示灯（绿色）
• 电源指示灯（绿色）
• 充电指示灯（绿色）
• 故障指示灯（红色）

⑦ 保护盖

• 本车未配备便携式充电枪，如有需要，可通过岚图汽车 APP 兑换或购买。
• 便携式充电电源插座参数需满足 220V / 50Hz / 10A 或 16A 。

便携式充电枪指示灯

通过便携式充电枪指示灯的状态，显示当前车辆充电信息，如下所示：

工作状态	电源	故障	连接	充电
	绿色	红色	绿色	绿色
初始模式	常亮	闪烁一次	闪烁一次	闪烁一次
待机模式	常亮	灭	灭	灭
插枪等待	常亮	灭	常亮	灭
正常充电	常亮	灭	灭	闪烁
充电完成	常亮	灭	常亮	常亮
过压欠压	常亮	闪烁1次	灭	灭
接地故障		闪烁2次
过流保护		闪烁3次
短路保护		闪烁4次
漏电保护		闪烁5次
过温保护		闪烁6次

• 为防止发生电击或火灾事故，严禁私自拆卸、改装或维修便携式充电枪。
• 仅限使用专用插座（漏电保护装置、空气开关、接地等）给车辆充电，且避免与其它家用电器共用线路，否则有触电危险。
• 便携式充电枪如有故障，请联系岚图汽车服务中心。

便携式充电枪基本参数

额定输入电压： AC 220 V（ ± 10 %），50 Hz ，单相三线制。

额定电流：8A / 13A。

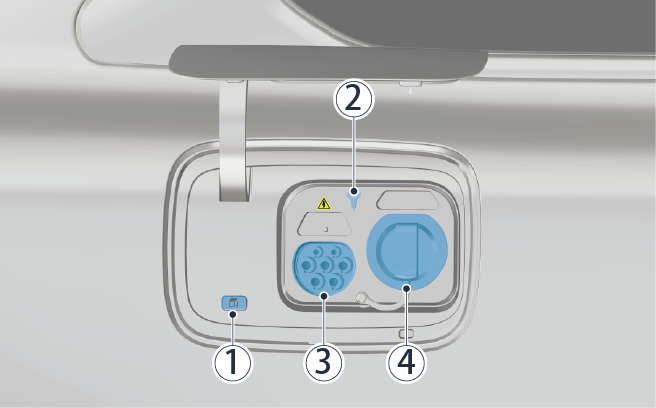

充电口

① 充电盖关闭按键

② 充电口指示灯

③ 交流慢充接口

④ 直流快充接口

• 严禁私自拆卸或改装充电口。

充电口指示灯

充电口指示灯位于车辆充电口上方，用于指示不同的充电状态，如下所示：

颜色	状态	说明
白色	白灯常亮	充电盖开启 / 插枪未启动充、放电
黄色	黄灯常亮	预约充电等待中
绿色	绿灯呼吸	充电中
绿色	绿灯常亮	充电停止 / 充满
蓝色	蓝灯呼吸	放电中
红色	红灯常亮	充 / 放电故障

充电指南

当组合仪表提示车辆电量不足时，请及时充电，否则会影响动力电池使用寿命及车辆驾驶体验。

充电前检查

• 确保充电线缆无磨损，连接插头无锈蚀。
• 确保充电连接装置连接可靠。
• 确保充电口内干燥、无水渍或异物，金属端子无歪斜、损伤、生锈或腐蚀。

若以上条件不满足，严禁充电，否则可能导致短路或电击，引起人身伤害。

便携式充电枪充电

便携式充电枪充电方法如下：

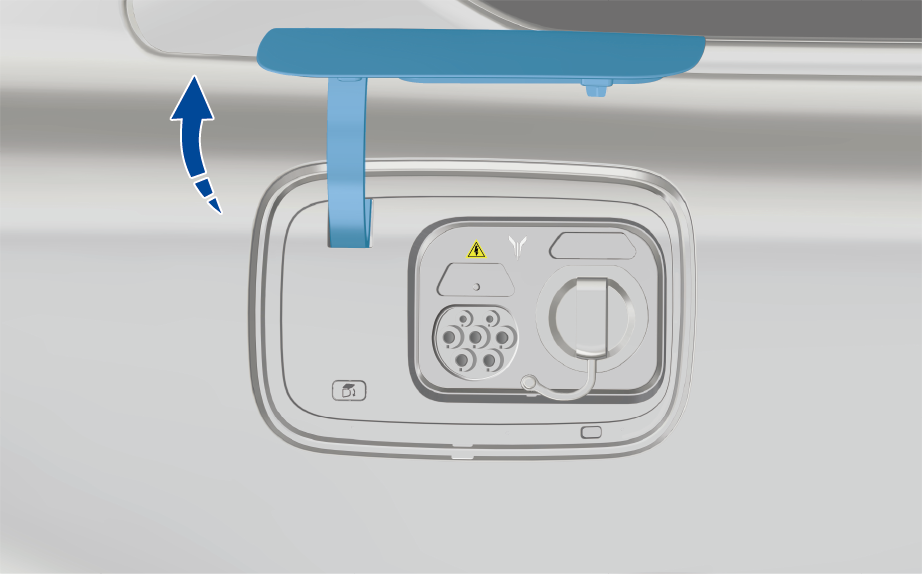

1.在车控屏车辆界面，点触充电盖按键，充电盖电动开启；

2.将充电枪电源插头插入家用电源插座中；

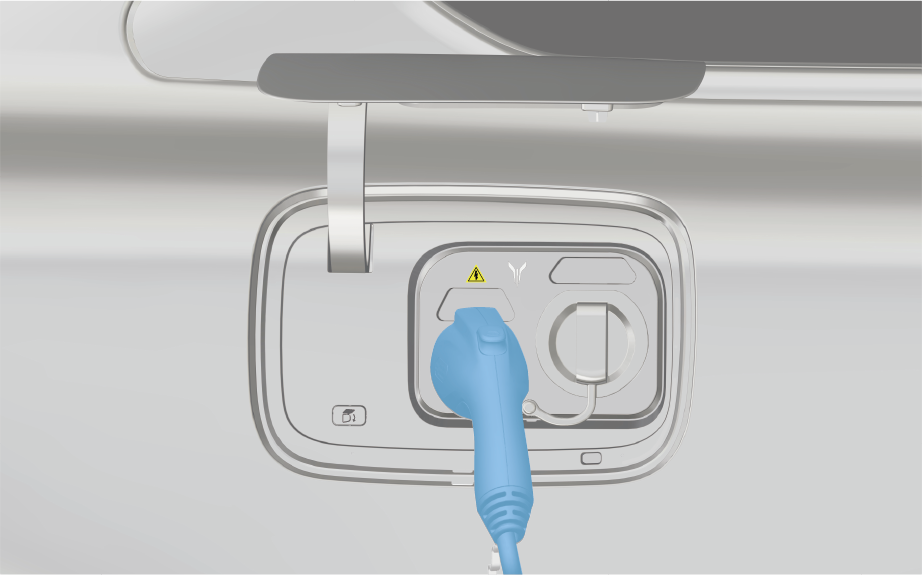

3.打开便携式充电枪保护盖，手握便携式充电枪插入充电口中，听到“咔嗒”声时，连接成功；

4.组合仪表充电连接指示灯点亮，并显示充电状态，同时充电口及便携式充电枪指示灯点亮；

5.充电完成后，解锁车辆，按下便携式充电枪解锁按键，拔出便携式充电枪；

6.按压充电盖关闭按键，充电盖电动关闭；

7.脱开充电枪电源插头，整理好便携式充电枪，并妥善放置。

• 车辆闭锁状态下，便携式充电枪自动上锁，防止其他人员误操作。
• 在使用便携式充电枪充电时，为确保足够的充电功率，请尽量不要使用空调、音响等用电设备。

• 请勿在便携式充电枪锁止状态下强行将其拔出，否则会损坏充电接口。

• 请使用岚图汽车充电枪或购买带有“缆上控制及保护装置”的合格充电产品，确保车辆及人身安全。

专属交流充电桩充电

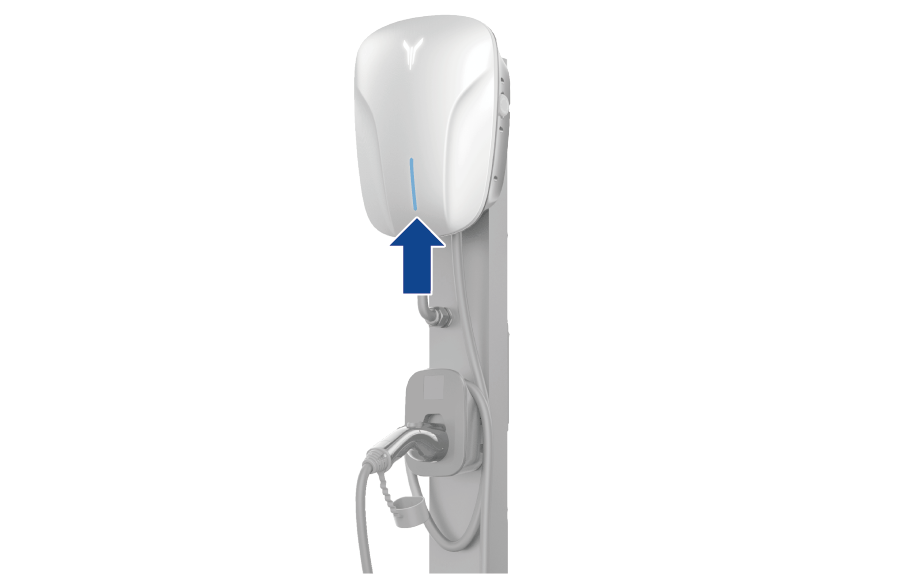

岚图汽车为您配备了专属交流充电桩，为您提供安全可靠的交流电源。充电桩指示灯位于面板上（如下图箭头所示）。

充电方法如下：

1.检查充电桩亮灯状态，待机时为蓝色常亮；

2.取下充电桩的充电枪，按压充电枪解锁按键，充电盖电动开启；

3.将充电桩自带的充电枪与车辆交流充电口连接；

4.等待几秒后，确认组合仪表充电连接指示灯点亮，并显示充电状态，充电口指示灯绿色呼吸，充电桩指示灯绿色呼吸，表示正在充电；

充电桩指示灯状态	颜色
待机 / 空闲	蓝色常亮
充电完成	绿色常亮
充电中	绿色呼吸
车桩匹配中	绿色闪烁
充电等待	黄色常亮
故障	红色常亮

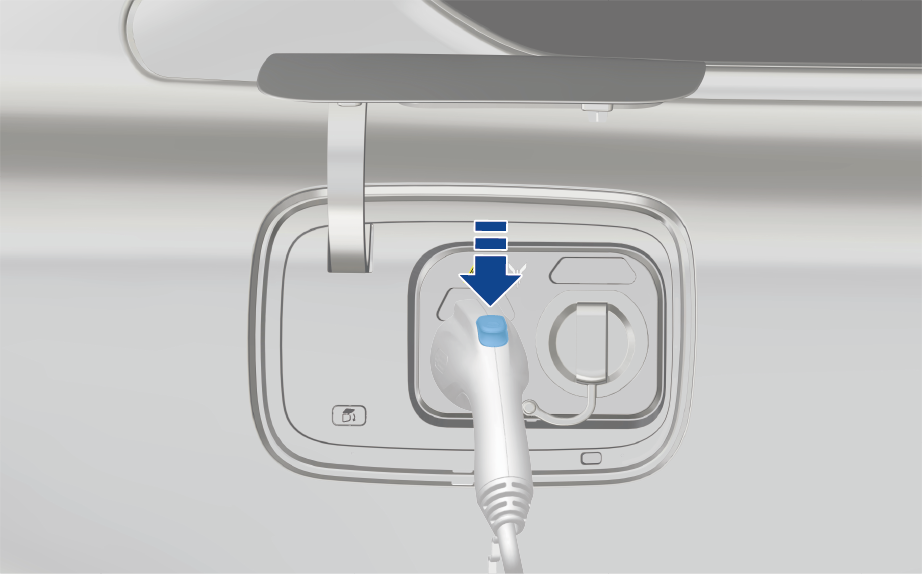

5.如需停止充电，先解锁车辆，再按压充电枪解锁按键（如下图箭头所示），拔出充电枪并将其放回充电桩对应位置；

6.按压充电盖关闭按键，充电盖电动关闭。

• 如车辆未与专属交流充电桩绑定，您还可通过刷卡启动充电。
• 拔出充电枪后，如无其他操作，约 5 秒后充电盖将自动关闭。

直流充电

直流充电方法如下：

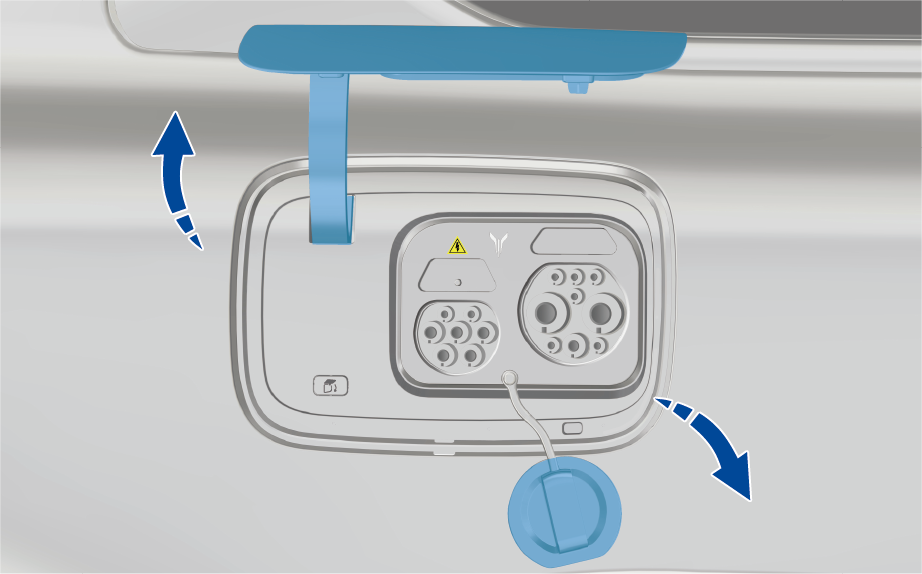

1.在车控屏车辆界面，点触充电盖按键，充电盖电动开启；打开直流充电口防护罩；

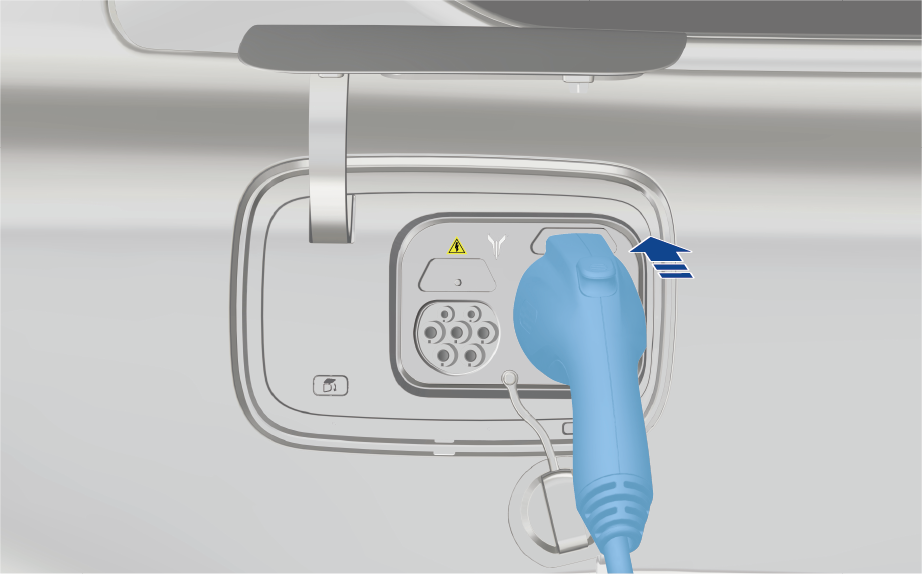

2.将充电桩自带的充电枪与车辆直流充电口连接；

3.根据充电桩界面提示，开启充电进程；

4.充电完成后，根据充电桩界面提示结束充电进程；

5.拔出充电枪，将充电枪放回充电桩；

6.关闭车辆直流充电口防护罩，按压充电盖关闭按键，充电盖电动关闭。

• 可在中控屏车辆→能源管理→充放电界面设置目标充电电量。
• 拔插充电枪时不要晃动充电枪，以防引起充电设备损坏。
• 车辆在驻车状态下才可进行充电。车辆处于驾驶状态（挡位置于 R 挡或 D 挡时）及软件升级状态时不可进行充电。
• 充电时，组合仪表上显示充电进程，提示预计剩余充满电的时间。
• 当动力电池电量充满后，充电系统会自动停止充电。
• 当外部电网短时间断电并再次供电后，充电进程将自动重启。
• 使用公用直流充电桩时，请选择 12V 电源充电桩充电。
• 车辆检测到充电枪未连接好、充电桩故障或车辆故障导致充电停止时，将通过组合仪表和岚图汽车 APP 消息推送（APP 处于登录状态且消息推送权限开启）的方式进行提醒，请及时处理。

• 避免频繁使用直流快充方式对车辆进行充电，长期直流快充将影响动力电池的寿命。
• 拔出充电枪前请先确认已结束充电，避免因设备异常引发带电拔枪拉弧而对车辆或人体造成伤害。
• 充电结束拔下充电枪后，请确保充电口防护罩和充电盖处于关闭状态。
• 车辆如需长时间存放，请先确保纯电车型动力电池剩余电量不低于60%，混动车型不低于85%，为延长动力电池使用寿命，建议每三个月充电一次。
• 车辆长时间存放后，首次使用时请先将车辆充满电后再使用。
• 车辆长时间停放如未按要求充电，可能会引起动力电池过度放电，从而降低动力电池性能，由此导致的车辆故障及损坏，岚图汽车不承担相关责任（包括质量担保）。

• 车辆充电时，请勿触碰充电装置，否则可能有触电危险。
• 请遵守充电桩操作指南。

交流充电枪应急解锁

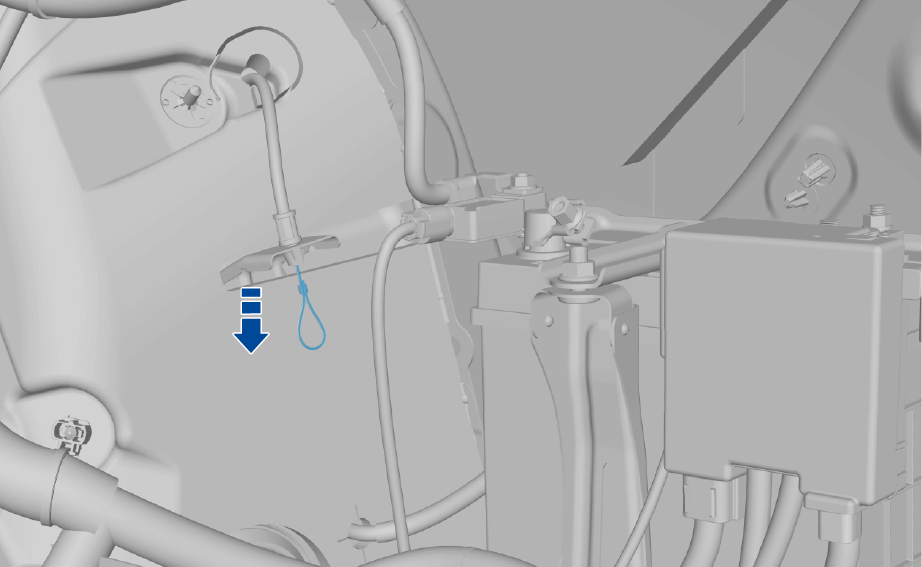

交流充电完毕后，如按压充电枪解锁按键无法拔出充电枪，可打开后备箱右侧的蓄电池检修口盖，拉动充电枪应急解锁拉锁（如下图所示），再按压充电枪解锁按键拔出充电枪。

预约出行

用户可通过岚图汽车 APP 或中控屏设置预约出行功能，可设置的预约出行功能包括预约充电、非高峰充电时段、电池预热、舒适座舱。

中控屏预约出行设置

在中控屏车辆→能源管理→预约出行界面，点触工作 / 回家，选择车辆预设界面，可以设置的预约出行功能有：

• 非高峰时段充电。
• 开启或关闭预约充电。
• 开启或关闭电池预热。
• 开启或关闭舒适座舱预约。

岚图汽车APP预约出行设置

APP预约用车设置界面，可以设置的预约出行功能有：

• 非高峰充电时段。
• 开启或关闭预约充电。
• 开启或关闭电池预热。
• 开启或关闭舒适座舱。

• 预约用车功能只能设置出行时间，预约用车里面的设置项（预约充电、电池预热、舒适座舱）的开启时间都是根据出行时间计算并执行的。
• 车辆在预约出行模式下无法直接通过共用充电桩对车辆充电，请切换为即插即充模式。
• 预约用车可设置周一至周日的重复启用日期。
• 车辆解锁 / 闭锁状态下也可预约充电。
