▍ 保险丝盒分布
车辆的保险丝可防止短路或超负荷而损坏线束，这些保险丝分别被安装在保险丝盒内。
▍ 检查或更换保险丝
及时更换损坏的保险丝。
如果车辆上的某一电器设备停止工作，首先应该检查是否是由于保险丝损坏而引起的。
可以根据下文的保险丝表来确定保险丝的位置，在车辆下电的情况下，使用前舱保险丝盒内的保险丝夹将其从保险丝盒中取出查看。
如保险丝已熔断，请联系岚图汽车服务中心。
更换保险丝之前，必须找到故障的原因并排除故障：

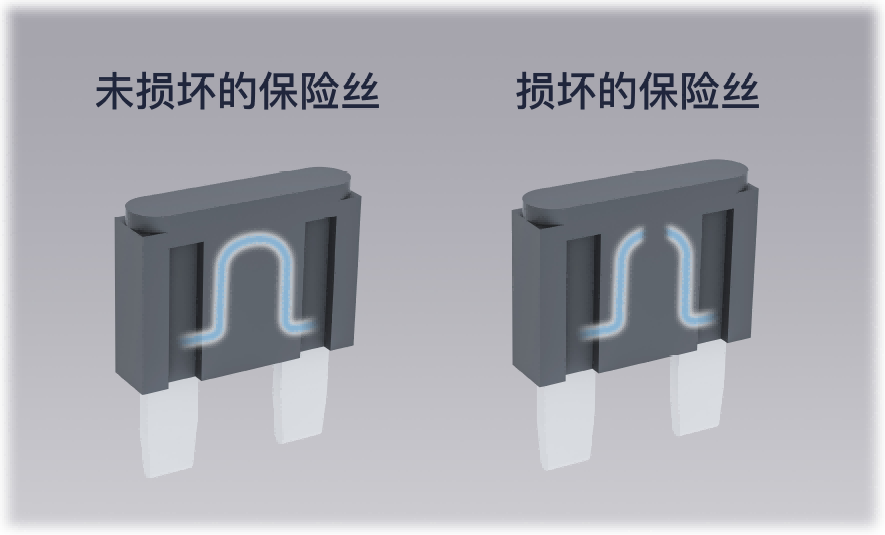

- 观察保险丝的状态，可以识别损坏的保险丝。
- 必须使用岚图汽车认可的、相同规格的保险丝，替换损坏的保险丝。
- 检查刻在盒体上的编号和保险丝规格是否与保险丝列表中的数值相符。
- 如发现保险丝损坏，请联系岚图汽车服务中心。
- 请勿擅自改装、加装或安装拆卸电器设备。如有必要，请联系岚图汽车服务中心。
- 严禁使用其他物品代替保险丝的功能，否则，可能会造成车辆严重损坏或车辆起火事故。
- 非岚图汽车认可的电器附件，可能对车辆的运行产生不利影响。
- 在非岚图汽车服务中心处改装、加装、拆装或安装设备和附件，而导致车辆故障或损失，岚图汽车不承担任何责任。

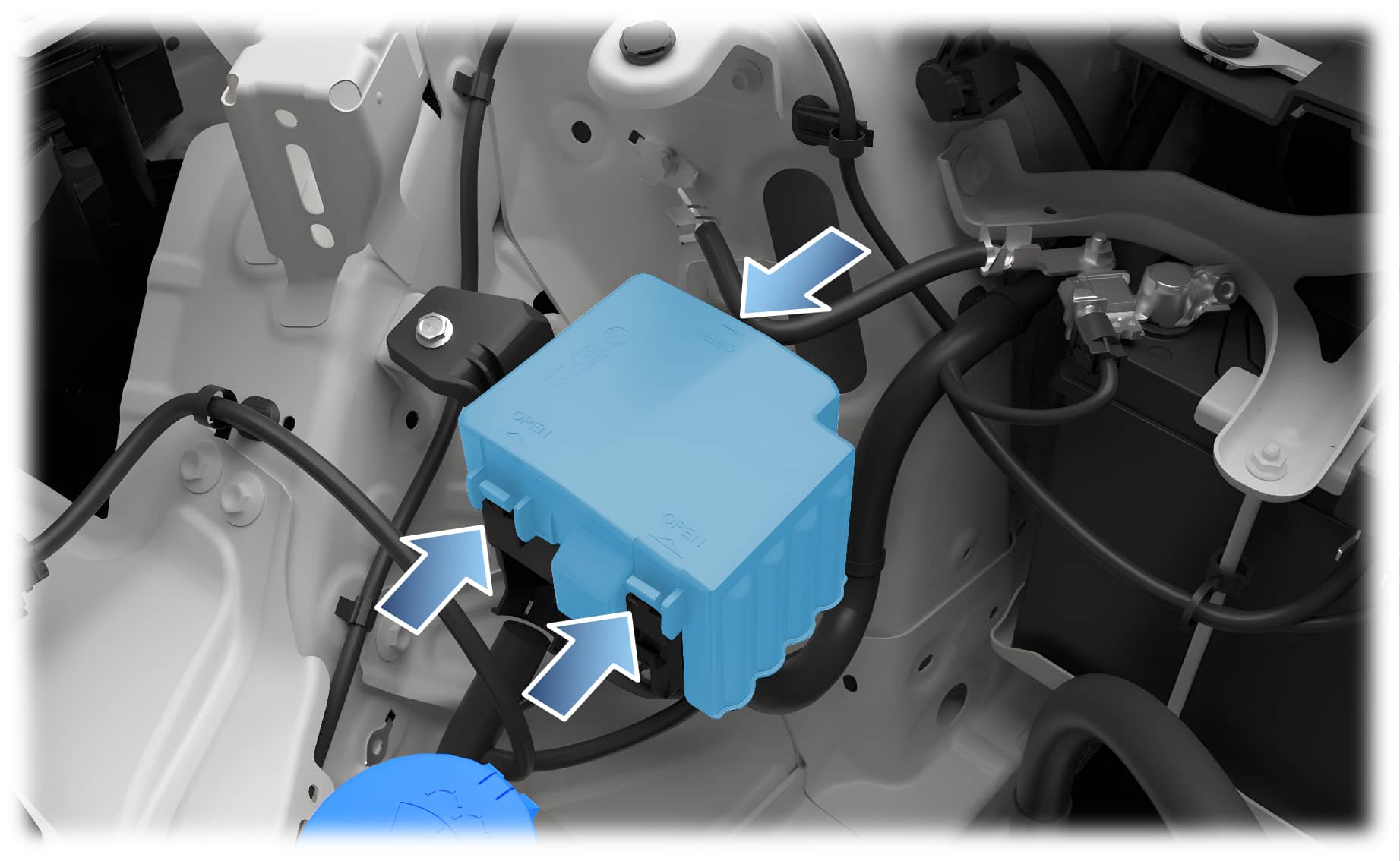

▍ 前机舱保险丝盒位置
- 打开前舱盖，拆卸机舱装饰板；
- 沿上图箭头方向按压固定卡扣，打开保险盒盖；
- 向上取下保险丝盒盖板，可见前机舱保险丝盒内的保险丝。

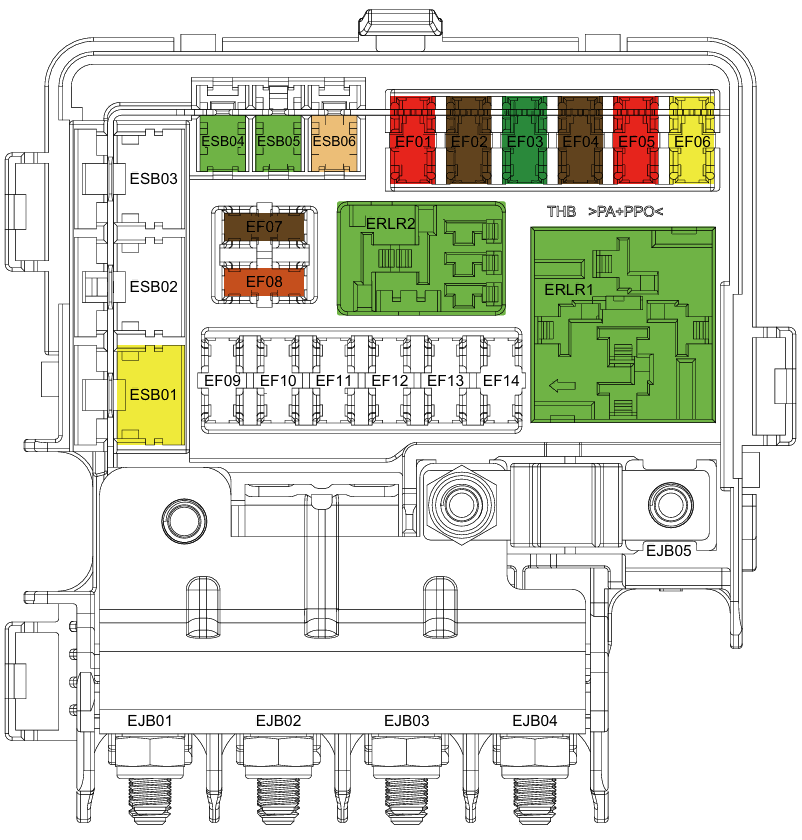

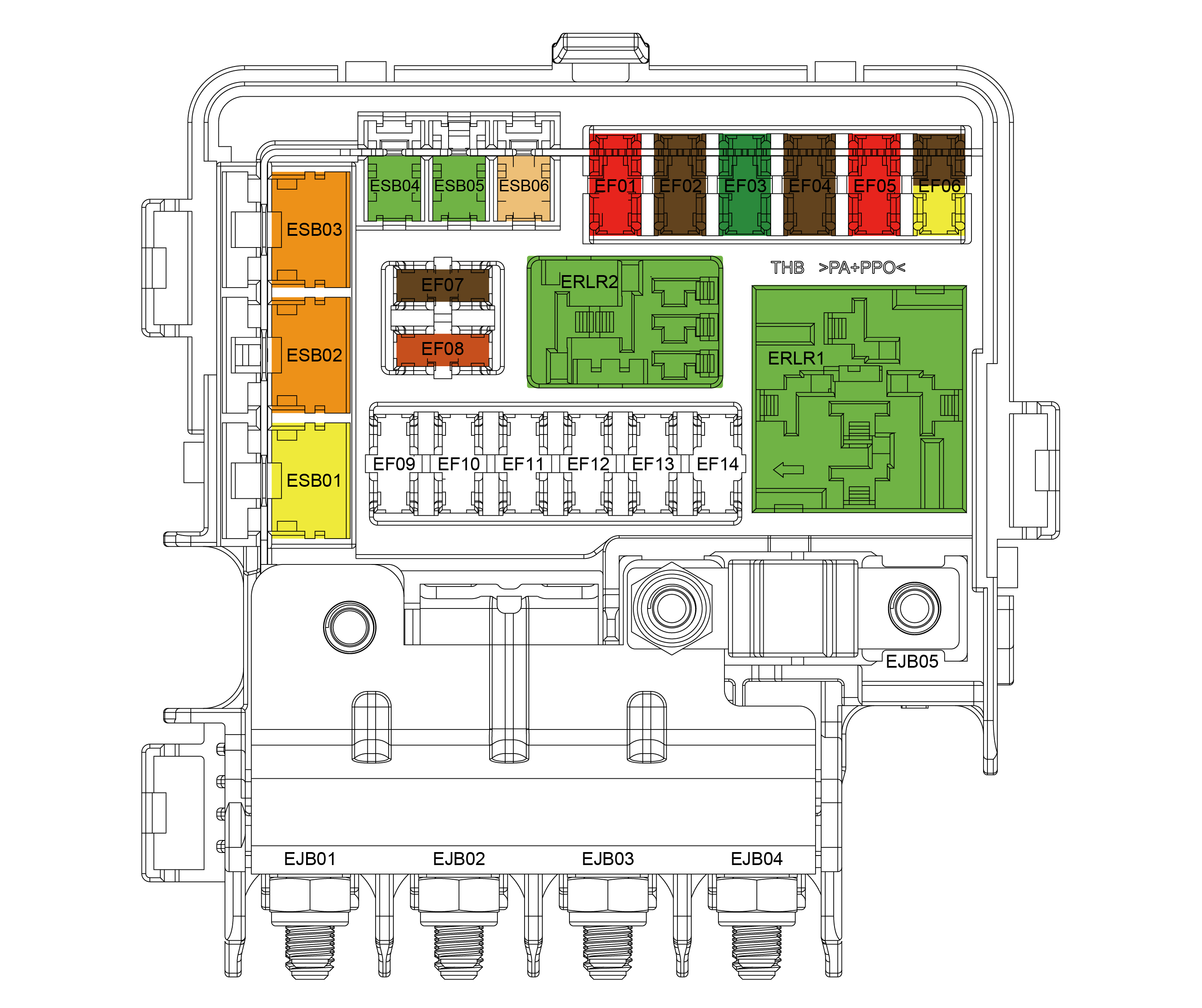

▍ 前机舱保险丝盒清单
图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。
▍ 保险丝类别
| 编号 | 额定电流 | 功能/部件 | 类型 |
| EJB01 | 100A | EPS（配备智能电网管理模块）* | MIDI |
| EJB04 | 80A | 电子风扇 | MIDI |
| ESB01 | 20A | 智驾 MDC 1* | JCASE |
| ESB02 | 60A | 智能集成制动单元 - 泵（不配备智能电网管理模块） | JCASE |
| ESB03 | 60A | 智能集成制动单元 - 阀（不配备智能电网管理模块） | JCASE |
| ESB04 | 40A | 热管理控制器 1 | MCASE |
| ESB05 | 40A | 热管理控制器 2 | MCASE |
| ESB06 | 25A | 前电机减速器油泵 | MCASE |
| EF01 | 10A | 整车控制器电源 2* | MINI |
| EF02 | 7.5A | 前电驱系统总成电源 2 | MINI |
| EF03 | 30A | 雨刮电机 | MINI |
| EF04 | 7.5A | 前电驱系统总成电源 1 | MINI |
| EF05 | 10A | 前激光雷达 | MINI |
| EF06 | 7.5A | 前置雷达（不配备智能电网管理模块） | MINI |
| EF06 | 20A | EF07 / EF08 上游保险丝（配备智能电网管理模块）* | MINI |
| EF07 | 7.5A | 前置雷达（配备智能电网管理模块）* | MINI |
| EF08 | 5A | 蓄电池电量传感器（配备智能电网管理模块）* | MINI |
▍ 继电器类别
| 编号 | 额定电流 | 功能/部件 | 类型 |
| ERLR1 | - | 雨刮高速继电器 | MINI |
| ERLR2 | - | 雨刮低速继电器 | MICRO |

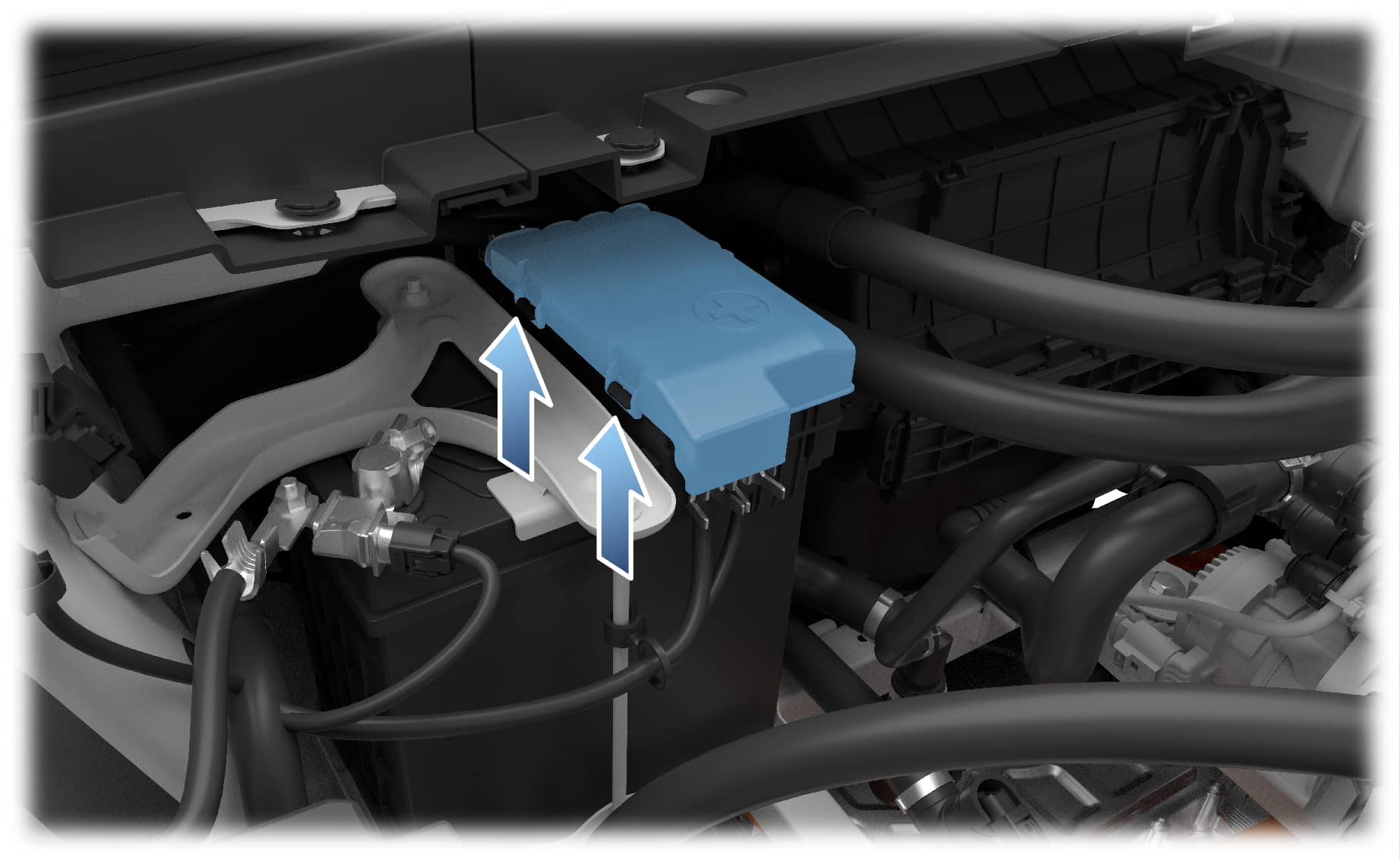

▍ 蓄电池正极保险丝盒位置
- 打开前舱盖，拆卸机舱装饰板；
- 沿上图箭头方向撬开保险丝盒盖；
- 向上取下保险丝盒盖板，可见蓄电池正极盒内的保险丝。

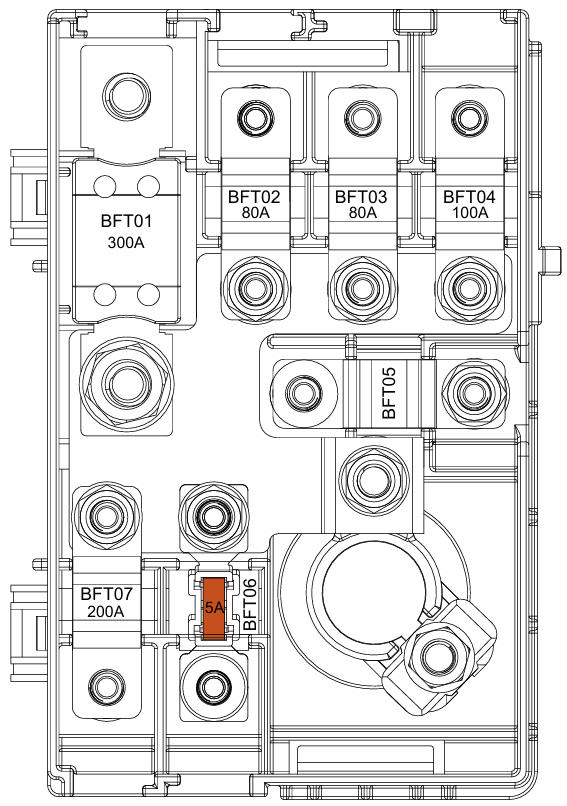

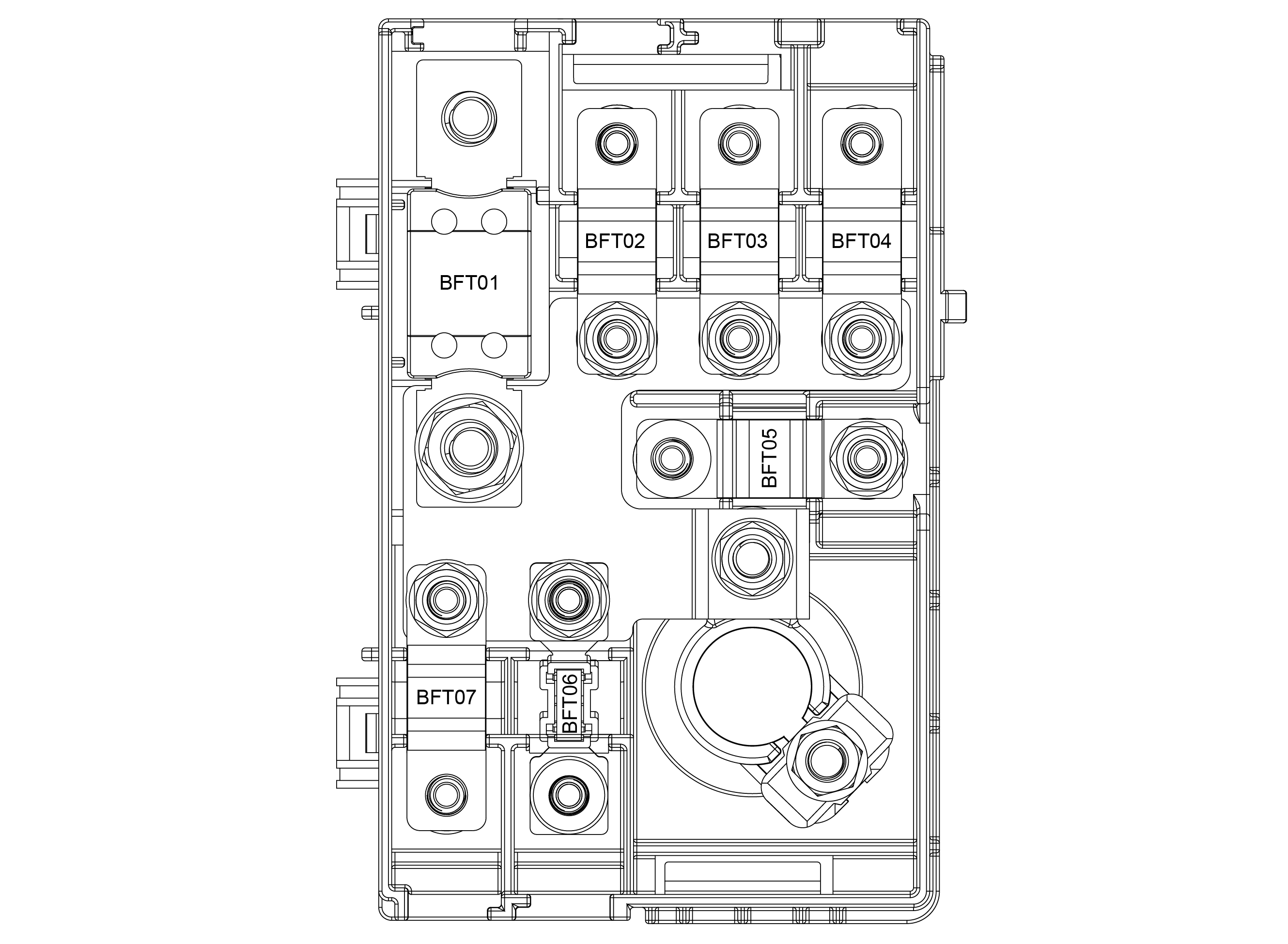

▍ 蓄电池正极保险丝清单
图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。
| 编号 | 额定电流 | 功能 / 部件 | 类型 |
| BFT01 | 300A | 电源转接盒（不配备智能电网管理模块） | MEGA |
| BFT01 | 300A | 智能电网管理模块（配备智能电网管理模块）* | MEGA |
| BFT02 | 80A | 座舱右 VIU-H（不配备智能电网管理模块） | MIDI |
| BFT02 | 100A | 座舱电器盒（配备智能电网管理模块）* | MIDI |
| BFT03 | 80A | 座舱左 VIU-H（不配备智能电网管理模块） | MIDI |
| BFT03 | 60A | 座舱右 VIU-J（配备智能电网管理模块）* | MIDI |
| BFT04 | 100A | EPS（不配备智能电网管理模块） | MIDI |
| BFT04 | 80A | 座舱左 VIU-H（配备智能电网管理模块）* | MIDI |
| BFT06 | 5A | 蓄电池电量传感器（不配备智能电网管理模块） | MINI |
| BFT06 | 60A | 集成制动单元 - 泵（配备智能电网管理模块）* | MIDI |
| BFT07 | 200A | EJB（机舱保险丝盒供电）（不配备智能电网管理模块） | MIDI |
| BFT07 | 60A | 集成制动单元 - 阀（配备智能电网管理模块）* | MIDI |

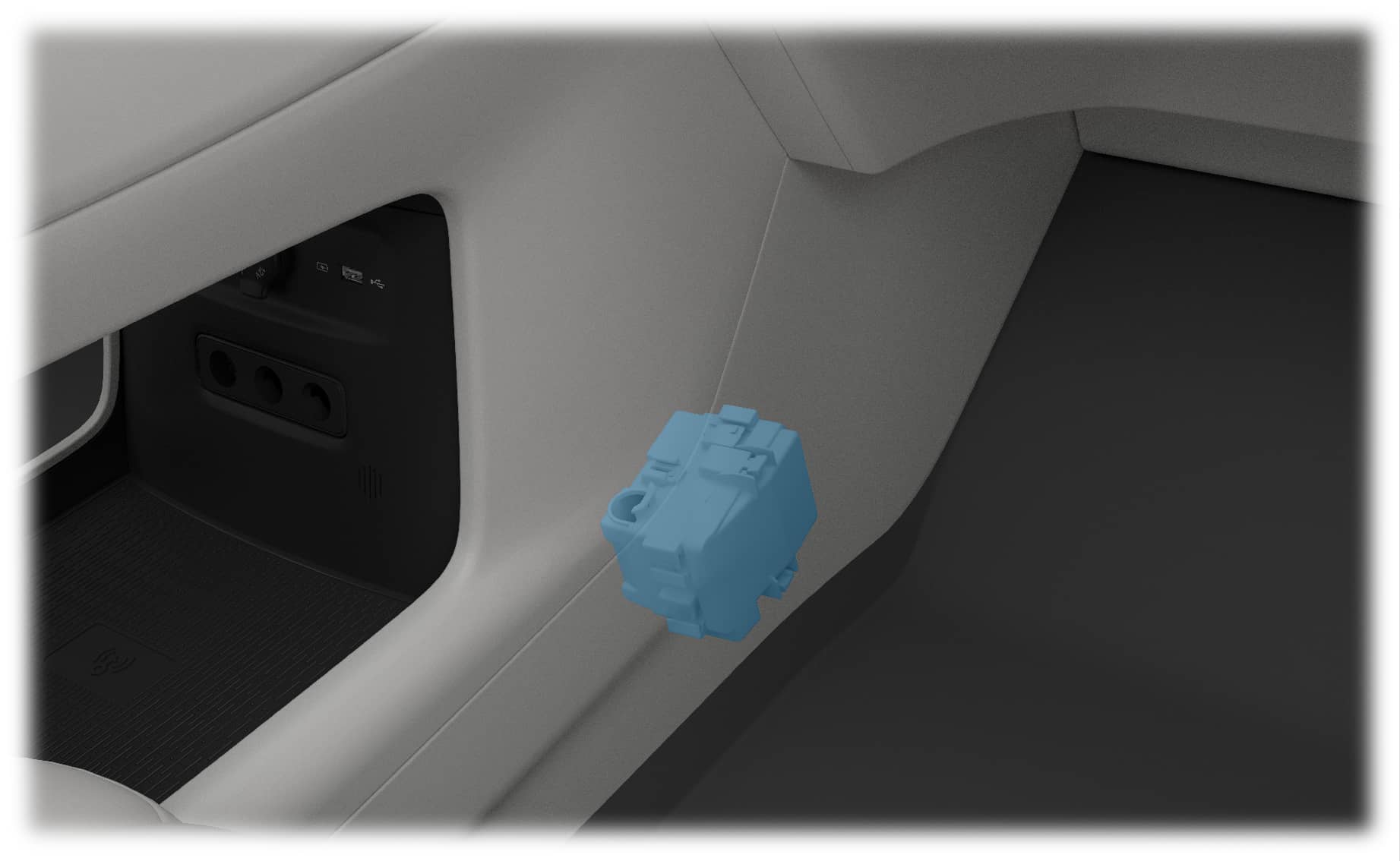

▍ 座舱保险丝盒位置
- 拆卸副仪表板右侧装饰板；
- 打开保险丝盒盖，可见座舱保险丝盒内的保险丝。

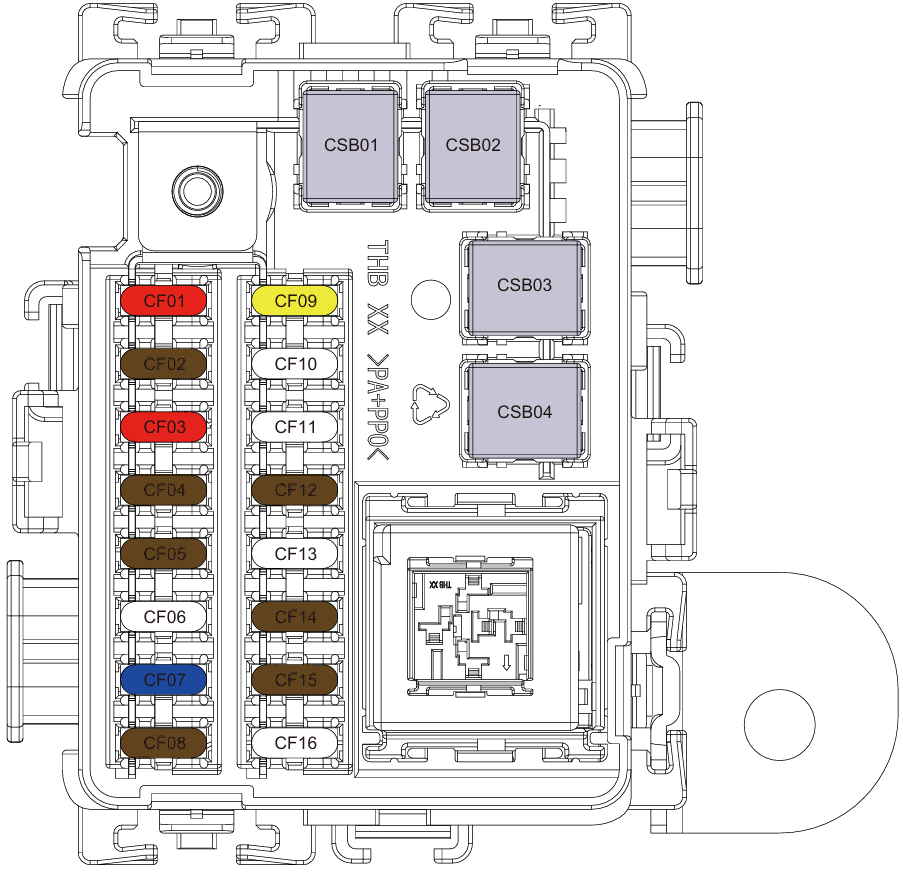

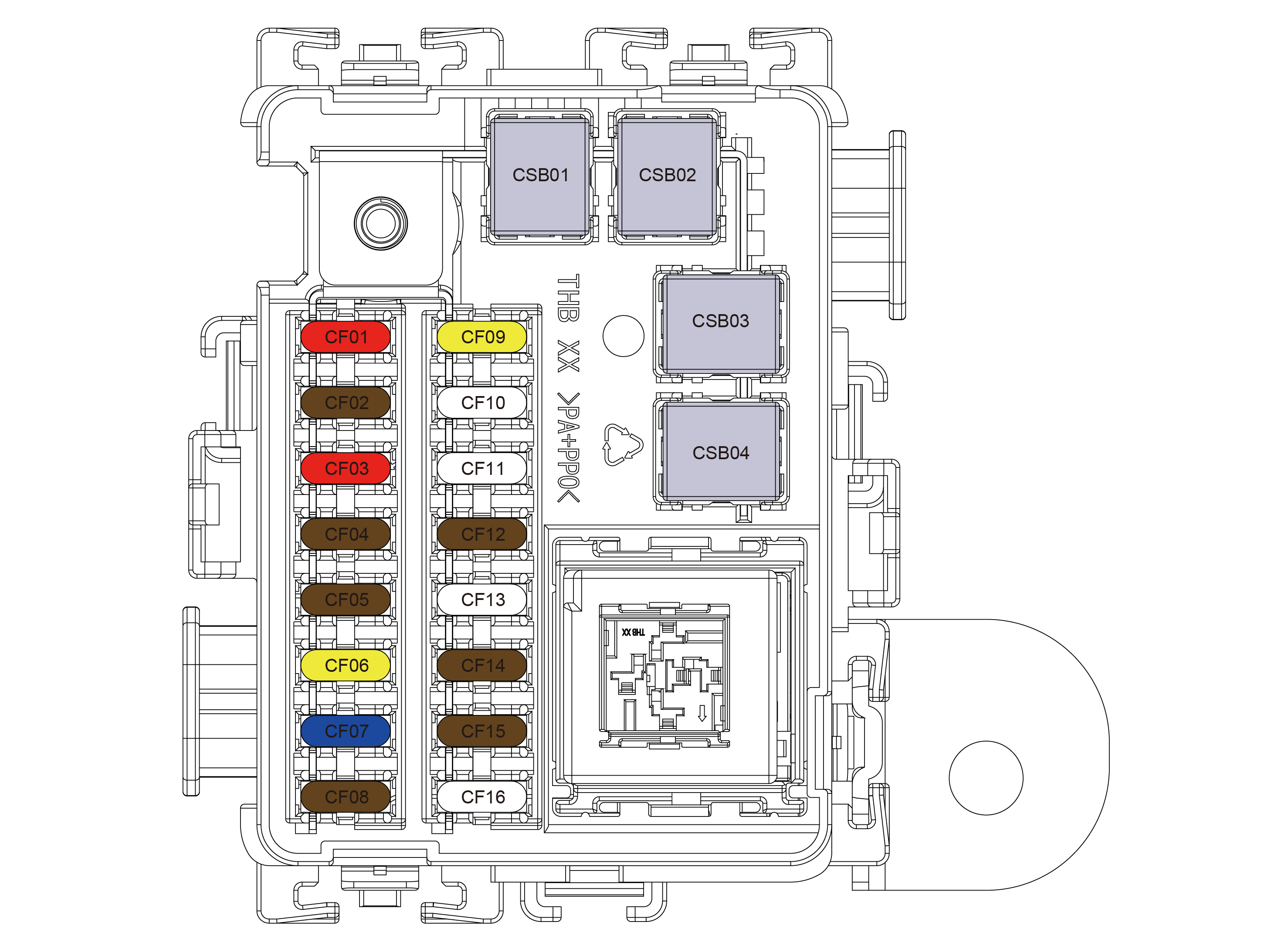

▍ 座舱保险丝盒清单
图片并不保证适用于每种车型，如需了解保险丝的用途，请查看实车，不同的车型，保险丝会略有不同。
| 编号 | 额定电流 | 功能/部件 | 类型 |
| CSB01 | 25A | 右前电吸门模块 | JCASE |
| CSB02 | 25A | 左后电吸门模块 | JCASE |
| CSB03 | 25A | 左前电吸门模块 | JCASE |
| CSB04 | 25A | 右后电吸门模块 | JCASE |
| CF01 | 10A | 整车控制器电源 1 | MINI |
| CF02 | 7.5A | T-BOX | MINI |
| CF03 | 10A | 诊断接口 | MINI |
| CF04 | 7.5A | 制动开关 | MINI |
| CF05 | 7.5A | 后驱动电机总成电源 1* | MINI |
| CF06 | 20A（部分车型） / 25A | MDC（不配备智能电网管理模块） | MINI |
| CF07 | 15A | 中控屏 / 组合仪表屏 | MINI |
| CF08 | 7.5A | 转向柱开关 | MINI |
| CF09 | 20A | IVI | MINI |
| CF11 | 10A | 冰箱* | MINI |
| CF12 | 7.5A | 左前门蓝牙模块 / 右前门蓝牙模块 / 雨量光照传感器 / ETC / 低功耗蓝牙主模块 / 驾驶监控摄像头 / NFC | MINI |
| CF14 | 7.5A | HUD | MINI |
| CF15 | 7.5A | 后驱动电机总成电源 2* | MINI |
| CF16 | 15A | USB 充电器（后排）/12V 电源拓展接口(中)* | MINI |

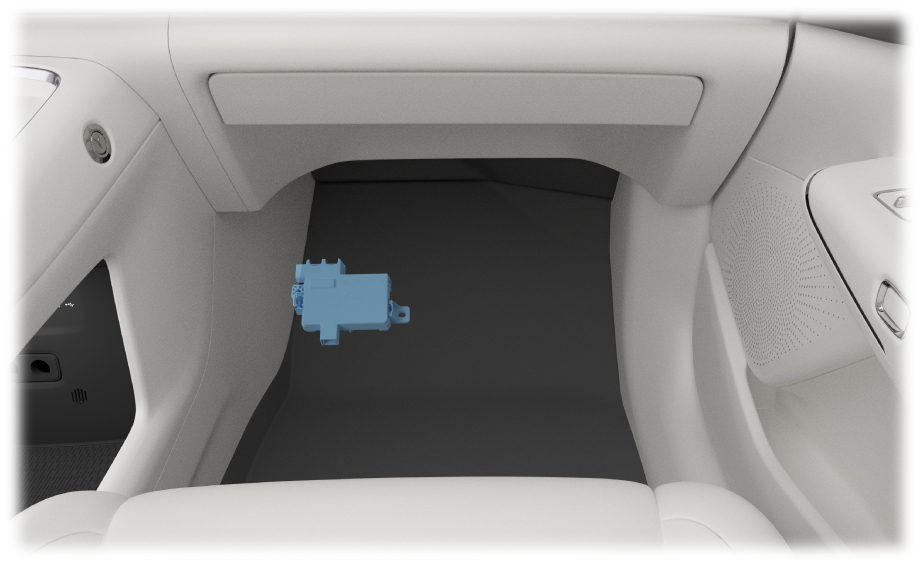

▍ 电源转接盒位置
- 掀开副驾地毯；
- 打开保险丝盒，可见座舱外挂保险丝盒内的保险丝。

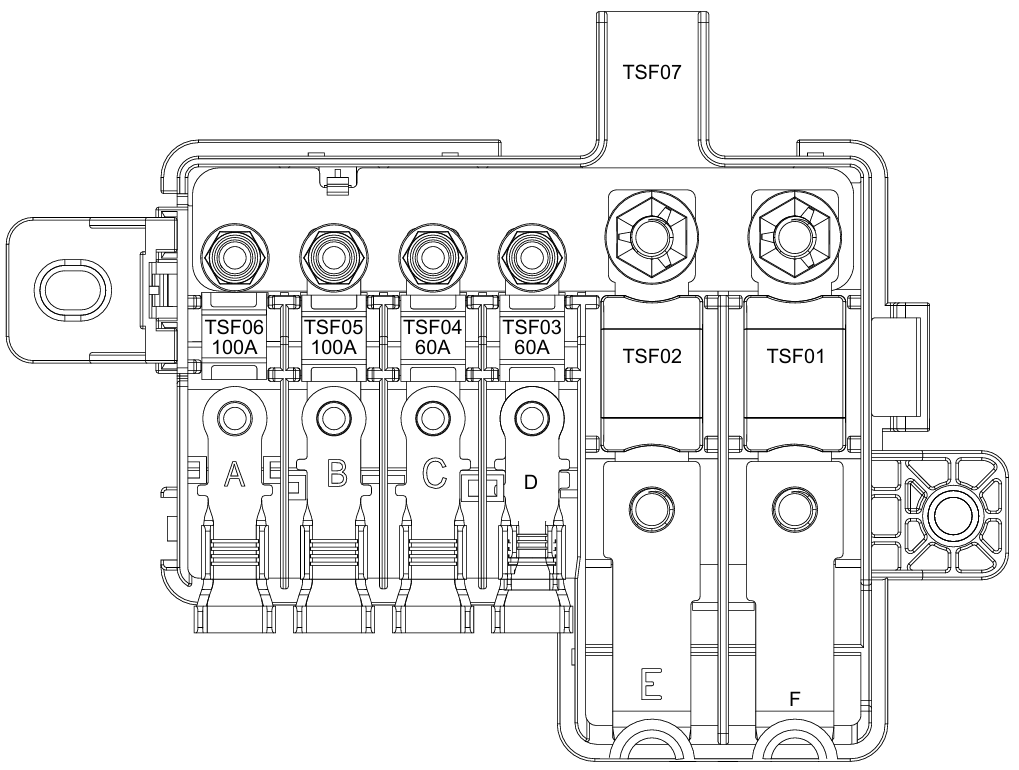

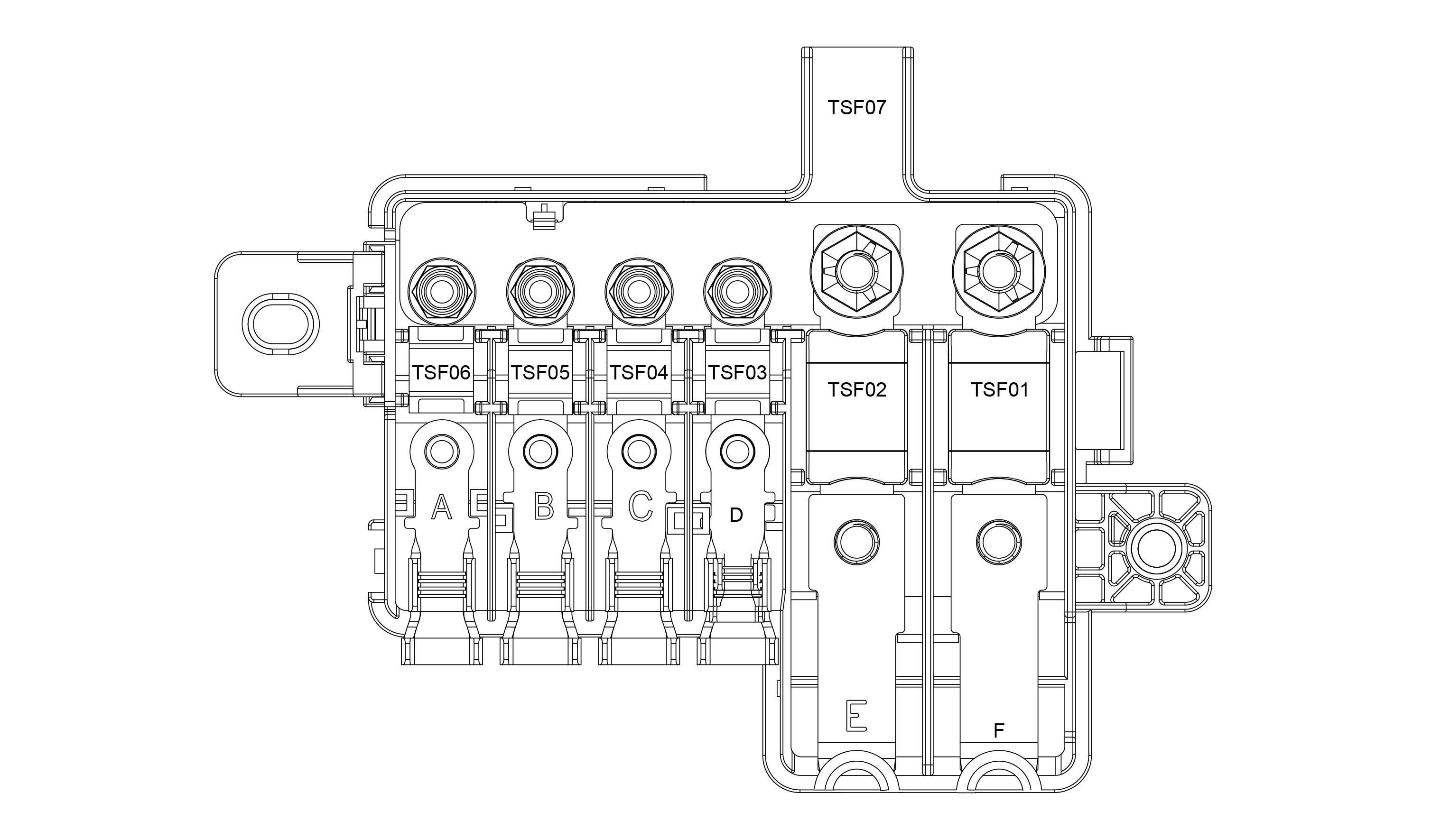

▍ 电源转接盒保险丝清单
| 编号 | 额定电流 | 功能 / 部件 | 类型 |
| TSF01 | - | 智能电网管理模块（配备智能电网管理模块）* | 铜排 |
| TSF02 | - | 蓄电池保险丝盒（不配备智能电网管理模块） | 铜排 |
| TSF02 | 250A | 机舱保险丝盒（配备智能电网管理模块）* | MEGA |
| TSF03 | 60A | 座舱左区域控制器 _J（不配备智能电网管理模块） | MIDI |
| TSF04 | 60A | 座舱右区域控制器 _J（不配备智能电网管理模块） | MIDI |
| TSF04 | 80A | 座舱右区域控制器 _H（配备智能电网管理模块）* | MIDI |
| TSF05 | 100A | 行李箱保险丝盒 | MIDI |
| TSF06 | 100A | 座舱电器盒（不配备智能电网管理模块） | MIDI |

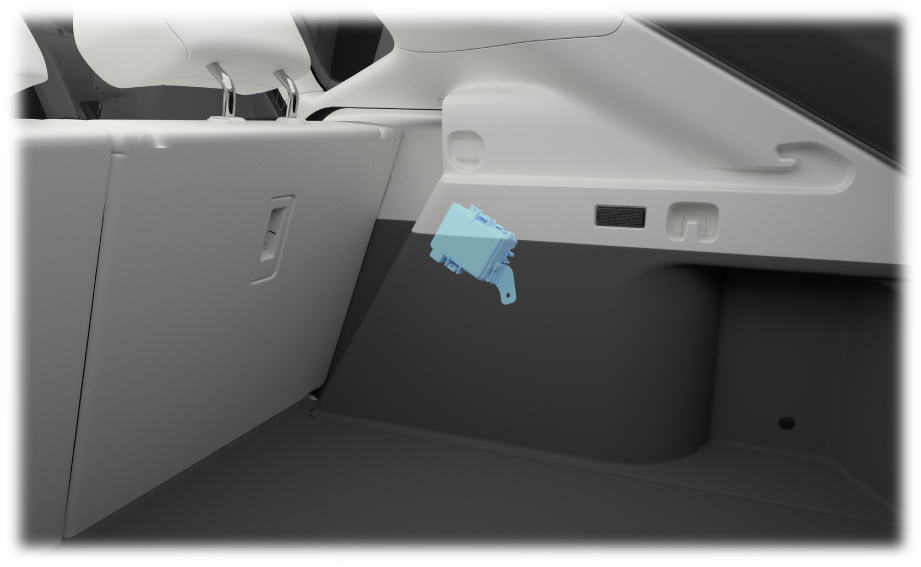

▍ 后备箱保险丝盒位置
- 开启电动后备箱，拆下右侧围装饰板；
- 检查或更换后备箱保险丝盒内的保险丝。

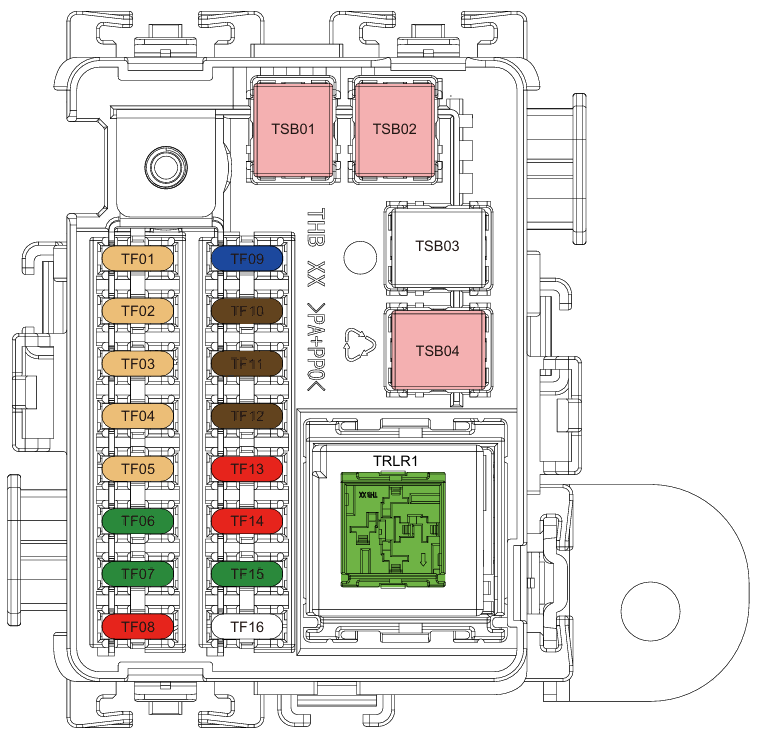

▍ 后备箱保险丝盒清单
| 编号 | 额定电流 | 功能/部件 | 类型 |
| TSB01 | 30A | EPB 1 | JCASE |
| TSB02 | 30A | EPB 2 | JCASE |
| TSB04 | 30A | 背门控制器 | JCASE |
| TF01 | 25A | 功率放大器 1 | MINI |
| TF02 | 25A | 功率放大器 2 | MINI |
| TF03 | 25A | 后电机减速器油泵 | MINI |
| TF04 | 25A | 后排座椅控制器 1 | MINI |
| TF05 | 25A | 后排座椅控制器 2 | MINI |
| TF06 | 30A | 副驾零重力座椅控制器 1* | MINI |
| TF07 | 30A | 副驾零重力座椅控制器 2* | - |
| TF08 | 10A | 冷暖箱 | MINI |
| TF08 | 7.5A | 后驱动电机总成电源1* | MINI |
| TF09 | 15A | USB 充电器（后排）/ 12V 电源拓展接口（中）* | MINI |
| TF09 | 7.5A | 后驱动电机总成电源2* | MINI |
| TF10 | 7.5A | 后保蓝牙模块 / 背门控制器 | MINI |
| TF11 | 7.5A | P-BOX* | MINI |
| TF12 | 7.5A | 超声波雷达控制器 / 左后毫米波雷达 / 右后毫米波雷达 | MINI |
| TF13 | 10A | BMS | MINI |
| TF14 | 10A | OBC | MINI |
| TF15 | 30A | 12V+ | MINI |
▍ 继电器类别
| 编号 | 额定电流 | 功能/部件 | 类型 |
| TRLR1 | - | USB 充电器（后排）继电器* | MINI |
| CRLR1 | - | USB 充电器（后排）继电器* | MINI |
